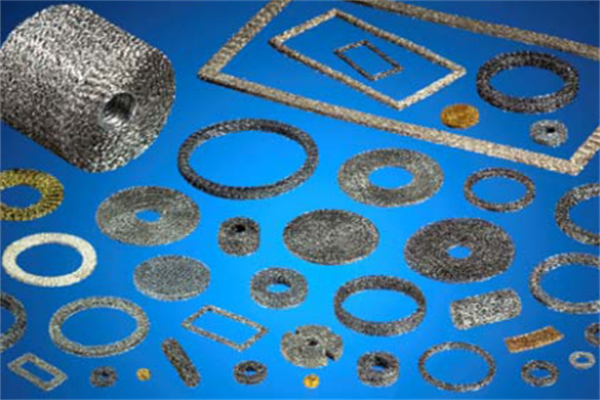

派克固美丽SHIELDMESH压缩网衬料

SHIELDMESH 压缩网EMI衬料是无接头、圆形或矩形断面的衬料,它们是用模具压缩的编织丝网做成各种形状和回弹能力的衬料。

SHIELDMESH 衬料设计用于要求小圆形或矩形EMI密封的应用场合,例如波导阻塞法兰、轴类或者小外壳。由于压缩设定高,不推荐用在配合连接面必须被打开和关闭的使用场合。衬料一般以中等密度供货,但是密度能够改变来适应应用场合的需要。

订购热线:400-051-8106
立即咨询

产品描述

派克固美丽

SHIELDMESH压缩网衬料

SHIELDMESH 压缩网EMI衬料是无接头、圆形或矩形断面的衬料,它们是用模具压缩的编织丝网做成各种形状和回弹能力的衬料。

SHIELDMESH  衬料设计用于要求小圆形或矩形EMI密封的应用场合,例如波导阻塞法兰、轴类或者小外壳。由于压缩设定高,不推荐用在配合连接面必须被打开和关闭的使用场合。衬料一般以中等密度供货,但是密度能够改变来适应应用场合的需要。

派克固美丽SHIELDMESH压缩网衬料


产品特性

01
衬料通过侧壁摩擦在紧固螺栓或沟槽中固定就位
02
不需要用于材料变形或横向变位的公差,宽度和材料允许的螺栓孔能够在衬料壁上构成
03
不具备防潮湿或压力密封能力,对于小断面的EMI和环境或压力组合密封,推荐采用导电的弹性体O形圈
04
用某些合金制成的SHIELDMESH 衬料能够使用在温度高达800 °F(427℃)的场合,而且不改变其良好回弹性能

订货步骤

圈料:用户提交制定线材、内径、外径和厚度的图纸。

矩形衬料:用户提交制定内侧、外壁尺寸、壁厚和厚度的图纸。

标准垫圈:一些标准件有货。

定做的衬料:有关订做衬料设计或材料,请与我们联系。

表1:

公差
尺寸 外径 内径

<1.00

(<25.4)

+0.015,-0.000

(+0.38,-0.0)

+0.000,-0.015

(+0.0,-0.38)

1.01-2.00

(25.7-50.8)

+0.020,-0.000

(+0.51,-0.0)

+0.000,-0.020

(+0.0,-0.51)

2.01-3.00

(51.1-76.2)

+0.025,-0.000

(+0.63,-0.0)

+0.000,-0.025

(+0.0,-0.63)

3.01-4.00

(76.5-101.6)

+0.030,-0.000

(+0.76,-0.0)

+0.000,-0.030

(+0.0,-0.76)

>4.00

(101.6)

+0.040,-0.000

(+1.02,-0.0)

+0.000,-0.040

(+0.0,-1.02)

联系乔伟

昆山乔伟新材料有限公司

服务热线:400-051-8106

公司传真:0512-57929135

企业邮箱:ksqw@ksqw66.com

咨询QQ:2879696435

公司地址:江苏省昆山市张浦镇南港虹新路28号

采购:派克固美丽SHIELDMESH压缩网衬料

  • *联系人:
  • *手机:
  • 公司名称:
  • 邮箱:
  • *采购意向:
  • *验证码:验证码

跟此产品相关的产品 / Related Products

派克固美丽SPRINGMESH高弹力衬料
派克固美丽SPRINGMESH高弹力衬料

新的编织丝网技术的优点在于不需要消耗大量的芯料。Chomerics 的新工艺生产的高弹力中空丝网衬料在70%的压缩下,任具备惊人的复原能力。在80%的压缩下,压缩设定小于30%。

SPRINGMESH衬料有圆形的,用作沟槽内的衬料非常理想。它们是用0.004inch(0.10mm)直径的镀锡钢丝编织成空心圆柱网,双层丝网是优选的设计方案,用于提供最佳的EMI保护和压缩-变位性能,定做结构也能提供。

典型应用包括用于室外的CATV箱的铸件外壳、带外侧环境密封件的NEMA箱和工业用箱体。

派克固美丽带弹性体芯的MESH STRIP
派克固美丽带弹性体芯的MESH STRIP

带弹性体芯的MESH STRIP衬料是由双层丝网围绕矩形或圆形氯丁橡胶或硅酮芯编织组成的。编织丝网具有导电性用于EMI/EMP屏蔽,而芯料提供良好的可压缩性和回弹能力。封闭力在50 - 100psi(0.34-0.69MPa)范围内。

带弹性体芯的MESH TRIP衬料不能提供压力密封,但是它能提供对灰尘、雨水、通气和其他有限的环境条件的密封。

派克固美丽POLASHEET/POLASTRIP衬料
派克固美丽POLASHEET/POLASTRIP衬料

POLASHEET和POLASTRIP衬料是EMI屏蔽和气候密封材料的复合材料。实体或泡沫硅酮均可以指定作为气候密封。

在POLASHEET衬料中,单独的monel或铝丝嵌在硅酮中,并且和配合法兰表面垂直,提供EMI屏蔽。将丝弯曲提高回弹力,带有高粘度压敏粘合剂背衬的实体硅酮POLASHEET 衬料有货。

在POLASTRIP衬料中,EMI屏蔽是由monel或铝编织丝网嵌在硅酮中来提供的。POLASTRIP衬料以板料形式供货,定做的衬料能够很容易地从上面切下。甚至复杂的衬料能够用便宜的刀模切下,而且定做的衬料能够在工厂加工成客户指定的规格尺寸。POLASTRIP衬料以条的形式供货,或者由条来加工成定做的衬料。对于总尺寸小于4.5in.(114mm)的衬料,推荐采用模切板而不用条来拼接。
