派克固美丽带弹性体芯的MESH STRIP

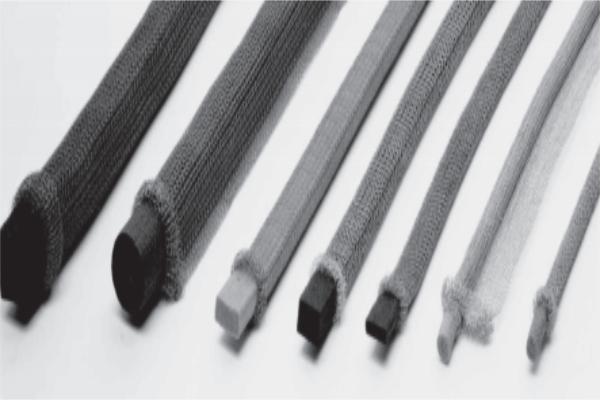

带弹性体芯的MESH STRIP衬料是由双层丝网围绕矩形或圆形氯丁橡胶或硅酮芯编织组成的。编织丝网具有导电性用于EMI/EMP屏蔽，而芯料提供良好的可压缩性和回弹能力。封闭力在50 - 100psi(0.34-0.69MPa)范围内。

带弹性体芯的MESH TRIP衬料不能提供压力密封，但是它能提供对灰尘、雨水、通气和其他有限的环境条件的密封。

订购热线：400-051-8106

产品描述

派克固美丽

带弹性体芯的MESH STRIP

带弹性体芯的MESH STRIP衬料标准的丝材料是Monel （一种镍铜合金）和Ferrex （镀锡、包铜钢）。其他金属和合金（例如铝网）也适用。Monel用得最多，因为它具有良好的时效性能、拉伸强度和弹簧般的质量。Ferrex 提供最好的屏蔽性能，特别是在H-场中，但是耐腐蚀性能有限。

标准的芯料包括氯丁橡胶泡沫（MIL-R-6130,类型II）中空实体氯丁橡胶（MIL-R-6855，等级II）,闭孔硅酮泡沫（AMS-3195）和固体硅酮中空管（ZZ-R-765，等级2B）。

除了所列的标准配置，几乎任何一种弹性体芯断面都能够生产，包括UL94V-0确定的芯料。

派克固美丽带弹性体芯的MESH STRIP

订货步骤

根据列在表2-6中的物料编号和需要的规定总长来订货，衬料一般以连续长度的卷材来供货。

注意：弹性体芯的MESH STRIP衬料不便于连接成不可分的衬垫。出于这个原因，衬料应当在工厂加工成定做的规格尺寸。

装配式的衬料——通过表2-6中的物料编号来确定材料。提供所需要衬料尺寸的草图，如果可能，包括屏蔽/密封应用的简要说明。

如果需要进一步的设计帮助，请与我们的客服联系。

表1：带弹性体芯的MESH STRIP衬料的公差

带弹性体芯的MESH STRIP衬料的公差
矩形弹性体inches (mm)
＜ 0.125 (3.18)	+0.031 -0.015	(0.79) (0.38)
＞ 0.125 (3.18)~ 0.375 (9.53)	±0.031	(0.79)
＞ 0.375 (9.53) ~ 0.750 (19.05)	±0.062	(1.57)
圆形弹性体 inches (mm)
＜ 0.500 (1.27) dia.	±0.031	(0.79)
＞ 0.500 (1.27) dia.	±0.047	(1.19)
总宽，单圆带飞边 inches (mm)
＜ 1.00 (25.40)	±0.062	(1.57)
＞1.00 (25.40)	±0.120	(3.05)

表2：矩形断面/泡沫芯

矩形断面/泡沫芯 inches (mm)
高*	宽*	物料编号
		氯丁橡胶泡沫		硅酮泡沫
		Monel	Ferrex	Monel	Ferrex
0.125 (3.18) 0.125 (3.18) 0.125 (3.18) 0.125 (3.18)	0.125 (3.18) 0.156 (3.96) 0.188 (4.78) 0.250 (6.35)	01-0401-1845 01-0401-1518 01-0401-1846 01-0401-1847	01-0404-1845 01-0404-1518 01-0404-1846 01-0404-1847	01-0501-0319 01-0501-0666 01-0501-1320 01-0501-1853	01-0504-0319 01-0504-0666 01-0504-1320 01-0504-1853
0.188 (4.78)	0.188 (4.78)	01-0401-1848	01-0404-1848	01-0501-1854	01-0504-1854
0.250 (6.35) 0.250 (6.35) 0.250 (6.35)	0.250 (6.35) 0.375 (9.53) 0.500 (12.70)	01-0401-1564 01-0401-0888 01-0401-1849	01-0404-1564 01-0404-0888 01-0404-1849	01-0501-1855 01-0501-1856 01-0501-1857	01-0504-1855 01-0504-1856 01-0504-1857
0.375 (9.53) 0.375 (9.53)	0.500 (12.70) 0.625 (15.88)	01-0401-0328 01-0401-1850	01-0404-0328 01-0404-1850	01-0501-1858 01-0501-1859	01-0504-1858 01-0504-1859
0.500 (12.70) 0.500 (12.70)	0.500 (12.70) 0.750 (19.05)	01-0401-1851 01-0401-1852	01-0404-1851 01-0404-1852	01-0501-1860 01-0501-1861	01-0504-1860 01-0504-1861

表3：圆断面/泡沫芯

圆断面 /泡沫芯 inches (mm)
直径*	物料编号
	氯丁橡胶泡沫		硅酮泡沫
	Monel	Ferrex	Monel	Ferrex
0.062 (1.57)	01-0401-1890**	01-0404-1890**	01-0501-1890**	01-0504-1890**
0.125 (3.18)	01-0401-0541	01-0404-0541	01-0501-1891	01-0504-1891
0.188 (4.78)	01-0401-0571	01-0404-0571	01-0501-1892	01-0504-1892
0.250 (6.35)	01-0401-0627	01-0404-0627	01-0501-1893	01-0504-1893
0.312 (7.92)	01-0401-0626	01-0404-0626	01-0501-1894	01-0504-1894
0.375 (9.53)	01-0401-1886	01-0404-1886	01-0501-1895	01-0504-1895
0.437 (11.11)	01-0401-0747	01-0404-0747	01-0501-1896	01-0504-1896
0.500 (12.70)	01-0401-0845	01-0404-0845	01-0501-1897	01-0504-1897
0.750 (19.05)	01-0401-0845	01-0404-0845	01-0501-1898	01-0504-1898

表4：矩形断面/泡沫芯

矩形断面/泡沫芯 inches (mm)
直径*	总宽*	物料编号
		氯丁橡胶泡沫		硅酮泡沫
		Monel	Ferrex	Monel	Ferrex
0.125 (3.18) 0.125 (3.18) 0.125 (3.18)	0.500 (12.70) 0.625 (15.88) 0.750 (19.05)	01-0401-1862 01-0401-1863 01-0401-1864	01-0404-1862 01-0404-1863 01-0404-1864	01-0501-0690 01-0501-1877 01-0501-1878	01-0504-0690 01-0504-1877 01-0504-1878
0.188 (4.78) 0.188 (4.78) 0.188 (4.78)	0.500 (12.70) 0.625 (15.88) 0.750 (19.05)	01-0401-0630 01-0401-1865 01-0401-1866	01-0404-0630 01-0404-1865 01-0404-1866	01-0501-1879 01-0501-1880 01-0501-1881	01-0504-1879 01-0504-1880 01-0504-1881
0.250 (6.35) 0.250 (6.35) 0.250 (6.35)	0.625 (15.88) 0.750 (19.05) 1.000 (25.40)	01-0401-0819 01-0401-1867 01-0401-1868	01-0404-0819 01-0404-1867 01-0404-1868	01-0501-1882 01-0501-1883 01-0501-1884	01-0504-1882 01-0504-1883 01-0504-1884
0.500 (12.70)	1.000 (25.40)	01-0401-1869	01-0404-1869	01-0501-1885	01-0504-1885
0.625 (15.88)	1.375 (34.93)	01-0401-1870	01-0404-1870	01-0501-0734	01-0504-0734

表5：圆形断面/中空硅酮芯

圆形断面/中空硅酮芯 inches (mm)
直径*	物料编号
	Monel	Ferrex
0.188 (4.78)	01-0501-6044	01-0501-6044
0.250 (6.35)	01-0501-6045	01-0501-6045
0.375 (9.53)	01-0501-6112	01-0501-6112
0.500 (12.50)	01-0501-6115	01-0501-6115

表6：单圆带飞边/中空硅酮芯

单圆带飞边/中空硅酮芯 inches (mm)
直径*	总宽	物料编号
		Monel	Ferrex
0.188 (4.78)	0.500 (12.50)	01-0501-6105	01-0501-6105
0.250 (6.35)	0.625 (15.88)	01-0501-6110	01-0501-6110
0.375 (9.53)	0.750 (19.05)	01-0501-6113	01-0501-6113
0.500 (12.50)	1.000 (25.40)	01-0501-6114	01-0501-6114
