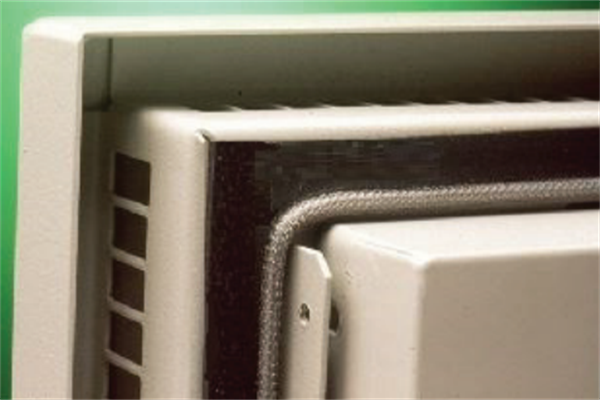

派克固美丽COMBO STRIP 衬料
COMBO STRIP衬料是MESH STRIP 衬料和弹性气候密封条的平行组合。各种标准断面的COMBO STRIP衬料可以带粘合剂或不带粘合剂背衬。COMBO STRIP衬料在弹性体两侧的配置也可以供货。
COMBO STRIP 衬料推荐用于除了要求EMI/EMP屏蔽还要求气候密封的应用场合。这种衬料也非常适用于仅要求屏蔽的场合，而且弹性体上的粘合剂背衬安装时非常方便。要获得可靠的屏蔽与密封，COMBO STRIP 衬料的两个部分必须和两个配合表面接触。
|
派克固美丽COMBO STRIP 衬料 COMBO STRIP衬料是MESH STRIP 衬料和弹性气候密封条的平行组合。各种标准断面的COMBO STRIP衬料可以带粘合剂或不带粘合剂背衬。COMBO STRIP衬料在弹性体两侧的配置也可以供货。 COMBO STRIP 衬料推荐用于除了要求EMI/EMP屏蔽还要求气候密封的应用场合。这种衬料也非常适用于仅要求屏蔽的场合，而且弹性体上的粘合剂背衬安装时非常方便。要获得可靠的屏蔽与密封，COMBO STRIP 衬料的两个部分必须和两个配合表面接触。 |
|
在应用中，过度压缩可能会引起弹性体的密封性能下降，金属压缩限位有可能并入衬料的弹性体部分。
在COMBO衬料中标准EMI/EMP屏蔽是Monel 或Ferrex丝，尽管其他金属和合金（例如铝）是可行的。标准的弹性体是氯丁橡胶泡沫（MIL-R-6130,类型II）、中空的实体氯丁橡胶（MIL-R-6855,等级II)、硅酮泡沫（AMS3195）或者实体硅酮（ZZ-R-765,等级2B),其他的弹性体例如氟硅酮，可以作为代用品。
在要求封闭力小、变位大的应用场合，推荐采用泡沫弹性体。在弹性体芯料上加网，连同泡沫弹性体，能够进一步改善封闭力小的效果。对于要求压缩率较小的应用场合，最好用实体弹性体。
粘合剂背衬：
粘度高，适用期长的聚丙烯粘合剂作为氯丁橡胶和硅酮弹性体的选项供货。
压缩和封闭性能：
对于带实体弹性体芯的COMBO衬料通常丝网比弹性体高出0.031in.(0.79mm),以保证丝网的合适的压缩量。一般来说，实体弹性体的封闭压力在25-100psi(0.17-0.69MPa)之间。对于中等EMI屏蔽，而且当泡沫弹性体用作有限的环境密封时，压力低到10psi(0.07MPa)就足够了。
在要求采用泡沫弹性体的应用场合，通过在密封件中粘接垫圈状的金属压缩限位，就能够避免在螺栓孔口处的过度压缩。
对于作用力过度集中在面层衬料的应用场合，为了保证无过度压缩，可以把实体金属限位粘接在螺栓孔之间的衬料中。
图1：压缩限位
|
图 1 -压缩限位 |
|
|
标准COMBO STRIP衬料：标准卷长25尺（7.62米）。定做的卷长需和我们的客服联系。通过表1至表3的物料编号来订货。如果所列出的部件无合适的，请详细说明所需的断面、弹性体材料和EMI丝网衬料，注意下列的尺寸范围。
|
材料尺寸范围inches (mm) |
|
|
丝网尺寸 |
弹性体尺寸 |
|
min. (C)= 0.062 (1.57) |
min. (A) = 0.062 (1.57) |
|
(D)= 0.062 (1.57) |
(B) = 0.125 (3.18) |
|
max. (C)= 0.375 (9.53) |
max. (A) = 0.375 (9.53) |
|
(D)= 1.000 (25.4) |
(B) = 1.000 (25.4) |
对于实体弹性体，丝网材料一般比弹性体厚0.031in.（0.79mm）。
装配式的COMBO衬料：选择合适的弹性体和丝网衬料，并且确定衬料的厚度和宽度。确定需要压缩限位及其类型。准备并且提高包括技术条件、尺寸和公差的图纸给我们的客服。
需要进一步的设计协助，也请与我们的客服人员联系。
表1：压缩限位公差
|
压缩限位公差 inches (mm) |
||
|
厚度* |
铝 |
不锈钢 |
|
0.040-0.072 (1.02-1.83) |
±0.004 (0.10) |
±0.006 (0.15) |
|
0.073-0.098 (1.85-2.49) |
±0.006 (0.15) |
±0.008 (0.20) |
|
0.099-0.130 (2.51-3.30) |
±0.008 (0.20) |
±0.010 (0.25) |
|
0.131-0.150 (3.32-3.81) |
±0.010 (0.25) |
±0.012 (0.30) |

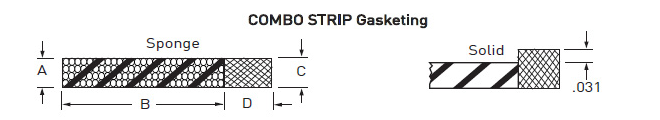

表2：COMBO STRIP衬料
实体氯丁橡胶和实体硅酮也有货，请查询。
在使用“实体”弹性体时，一般丝网要高出0.031in.（0.79mm）。因为在相同压力下，丝网比实体弹性体要容易压缩。
|
COMBO STRIP 衬料 inches (mm) |
|||||||
|
尺寸 |
物料编号 |
||||||
|
|
氯丁橡胶泡沫 |
硅酮泡沫 |
|||||
|
A |
B |
C |
D |
Monel |
Ferrex |
Monel |
Ferrex |
|
0.062 (1.57) |
0.250 (6.35) |
0.062 (1.57) |
0.125 (3.18) |
01-0201-1756 |
01-0204-1756 |
01-0301-1772 |
01-0304-1772 |
|
0.093 (2.36) |
0.250 (6.35) |
0.093 (2.36) |
0.125 (3.18) |
01-0201-1344 |
01-0204-1344 |
01-0301-1776 |
01-0304-1776 |
|
0.125 (3.18) |
0.125 (3.18) |
0.125 (3.18) |
0.125 (3.18) |
01-0201-1138 |
01-0204-1138 |
01-0301-1780 |
01-0304-1780 |
|
0.188 (4.78) |
0.188 (4.78) |
0.188 (4.78) |
0.125 (3.18) |
01-0201-1760 |
01-0204-1760 |
01-0301-1790 |
01-0304-1790 |
|
0.250 (6.35) |
0.250 (6.35) |
0.250 (6.35) |
0.125 (3.18) |
01-0201-1764 |
01-0204-1764 |
01-0301-1795 |
01-0304-1795 |
|
0.375 (9.53) |
0.250 (6.35) |
0.375 (9.53) |
0.125 (3.18) |
01-0201-0817 |
01-0204-0817 |
01-0301-1800 |
01-0304-1800 |
|
|
|||||||
表3：COMBO-2 STRIP衬料（丝网在两侧）
|
COMBO-2 STRIP衬料 inches (mm) |
|||||||
|
尺寸 |
物料编号 |
||||||
|
|
氯丁橡胶泡沫 |
硅酮泡沫 |
|||||
|
A |
B |
C |
D |
Monel |
Ferrex |
Monel |
Ferrex |
|
0.125 (3.18) 0.125 (3.18) 0.125 (3.18) 0.125 (3.18) 0.125 (3.18) 0.125 (3.18) |
0.250 (6.35) 0.375 (9.53) 0.500 (12.70) 0.250 (6.35) 0.375 (9.53) 0.500 (12.70) |
0.125 (3.18) 0.125 (3.18) 0.125 (3.18) 0.156 (3.96) 0.156 (3.96) 0.156 (3.96) |
0.125 (3.18) 0.125 (3.18) 0.125 (3.18) 0.250 (6.35) 0.125 (3.18) 0.125 (3.18) |
01-0201-1765 01-0201-1770 01-0201-1771 01-0201-1804 01-0201-1681 01-0201-1807 |
01-0204-1765 01-0204-1770 01-0204-1771 01-0204-1804 01-0204-1681 01-0204-1807 |
01-0301-1796 01-0301-1799 01-0301-1803 01-0301-1805 01-0301-1806 01-0301-1810 |
01-0304-1796 |
|
|
|||||||
表4：COMBO AND COMBO-2 条断面公差
|
COMBO 和 COMBO-2 条断面公差inches (mm) |
||
|
尺寸* |
封闭栅格泡沫 |
实体弹性体 |
|
A |
|
|
|
B |
±0.031 (0.78) |
±0.094 (2.39) |
|
C & D |
+0.015 (+0.38) |
|
表5：装配式的COMBO衬料公差
|
装配式的COMBO 衬料公差inches (mm) |
||
|
尺寸* |
封闭栅格泡沫 |
实体弹性体 |
|
A, B, C & D |
±0.015 (0.38) |
±0.015 (0.38) |
|
G & J |
±0.015 (0.38) |
±0.015 (0.38) |
|
T Under 0.125 (3.18) |
±0.015 (0.38) |
±0.016 (0.41) |
|
T 0.125 to 0.5 (3.18 to 12.7) |
±0.031 (0.78) |
±0.063 (1.60) |
|
T Over 0.5 (12.7) |
±0.031 (0.78) |
±0.094 (2.39) |
|
W&H |
+0.015 (+0.38) |
|

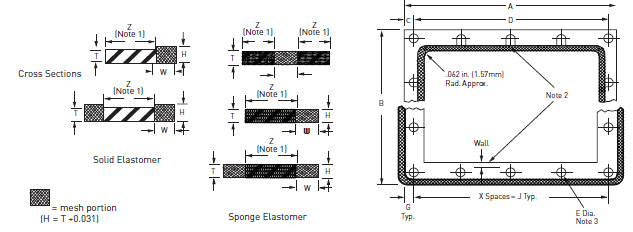

图2:典型的装配式COMBO衬料图
|
Figure 2 -典型的装配式 COMBO 衬料图 |
|
注释: 3. 孔径应当等于或大于弹性体厚度。
|
