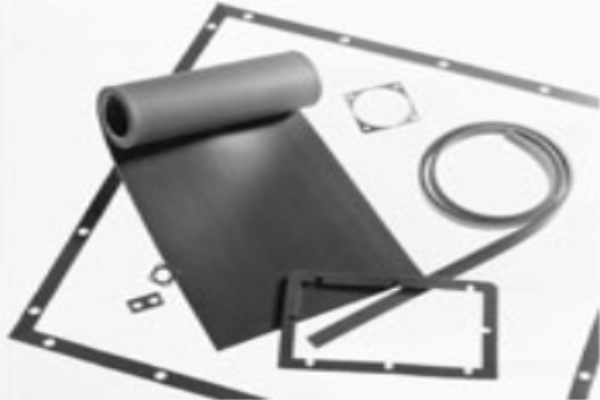

派克固美丽POLASHEET/POLASTRIP衬料
POLASHEET和POLASTRIP衬料是EMI屏蔽和气候密封材料的复合材料。实体或泡沫硅酮均可以指定作为气候密封。

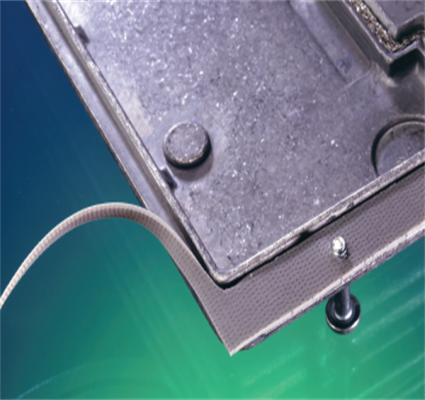

在POLASHEET衬料中，单独的monel或铝丝嵌在硅酮中，并且和配合法兰表面垂直，提供EMI屏蔽。将丝弯曲提高回弹力，带有高粘度压敏粘合剂背衬的实体硅酮POLASHEET 衬料有货。

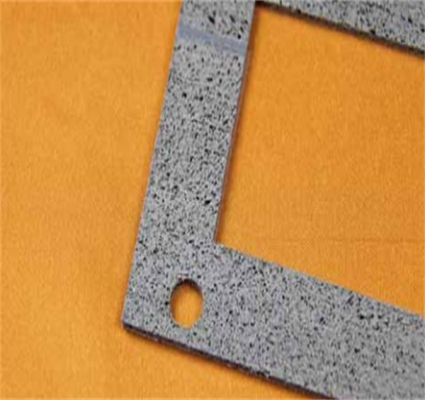

在POLASTRIP衬料中，EMI屏蔽是由monel或铝编织丝网嵌在硅酮中来提供的。POLASTRIP衬料以板料形式供货，定做的衬料能够很容易地从上面切下。甚至复杂的衬料能够用便宜的刀模切下，而且定做的衬料能够在工厂加工成客户指定的规格尺寸。POLASTRIP衬料以条的形式供货，或者由条来加工成定做的衬料。对于总尺寸小于4.5in.(114mm)的衬料，推荐采用模切板而不用条来拼接。
|
派克固美丽 POLASHEET/POLASTRIP衬料 POLASHEET和POLASTRIP衬料是EMI屏蔽和气候密封材料的复合材料。实体或泡沫硅酮均可以指定作为气候密封。 在POLASHEET衬料中，单独的monel或铝丝嵌在硅酮中，并且和配合法兰表面垂直，提供EMI屏蔽。将丝弯曲提高回弹力，带有高粘度压敏粘合剂背衬的实体硅酮POLASHEET 衬料有货。 在POLASTRIP衬料中，EMI屏蔽是由monel或铝编织丝网嵌在硅酮中来提供的。POLASTRIP衬料以板料形式供货，定做的衬料能够很容易地从上面切下。甚至复杂的衬料能够用便宜的刀模切下，而且定做的衬料能够在工厂加工成客户指定的规格尺寸。POLASTRIP衬料以条的形式供货，或者由条来加工成定做的衬料。对于总尺寸小于4.5in.(114mm)的衬料，推荐采用模切板而不用条来拼接。 |
|
|
表 1 -技术规格 |
||
|
弹性体: 硅酮橡胶按照Fed.技术规格ZZ-R-765, 等级 2B, 分等40; 或者硅酮泡沫按照AMS-3195。 颜色, 灰。 |
||
|
成品技术规格: |
||
|
拉伸强度, psi, min. |
250 |
ASTM-D412 |
|
延伸率, % min. |
200 |
ASTM-D412 |
|
硬度, 肖氏A 硬度测定器 |
35 ±5 |
ASTM-D2240 |
|
撕裂强度, lb/in. min. |
45 |
ASTM-D624 |
|
压缩设定, max. % |
20 |
ASTM-D395B |
|
丝密度, 每平方寸 |
900 ±15% |
|
|
丝数据 |
||
|
|
Monel |
铝 |
|
材料 |
QQ-N-281 |
合金5056 AMS-4182 |
|
直径 |
0.0045 in. (0.11 mm) |
0.005 in. (0.13 mm) |
|
|
|
POLASHEET和POLASTRIP衬料（带有实体硅酮气候密封）推荐用在高压情况下。硅酮密封件确定用在温度-70°F（-56.7℃）到+500°F（+260℃),泡沫硅酮仅用在压力低于5psi（0.03MPa）情况下，用作雨水、漏水、灰尘和通气密封。 对于特别恶劣情况下的压力密封要求，高达250psi(1.72MPa）,COMBOPOLASTRIP 的衬料是适用的。在这种配置中，导电路径模制成宽度仅为0.25in.（6.35mm)衬料。
|
标准板和条：从表2、4或5中选择物料编号，实体硅酮板3英尺（91cm）长，标准厚度是3.0in（76mm）,4.5in.(114mm),6.0in.(152mm)和9in.(229mm)，宽度大于9in.时，会将两块或多块连接在一起提供。
条料的供货数量应当是3英尺（91cm）或18英尺（5.48m）的倍数。非标准宽度可以作为连接板来供货。标准3.0in.(76mm)宽，3英尺（91cm）长品种中有泡沫硅酮品种，板料中有POLA泡沫品种。更多的信息请与我们的客服人员联系。
定做的衬料：提供图纸和从表中得到的物料编号。
表2：
|
表 2 - POLASHEET 组合衬料 |
||||
|
厚度 |
宽度* |
实体硅酮带有Monel** |
泡沫硅酮带有Monel** |
|
|
物料编号 |
||||
|
0.032 +0.010 |
3.0 (76.20) |
07-0701-3003 |
– |
|
|
0.045 +0.010 |
3.0 (76.20) |
07-0701-3004 |
– |
|
|
0.055 +0.010 |
3.0 (76.20) |
07-0701-3005 |
– |
|
|
0.062 ±0.010 |
3.0 (76.20) |
07-0701-3006 |
– |
|
|
0.094 ±0.010 |
3.0 (76.20) |
07-0701-3009 |
07-0801-3009*** |
|
|
0.125 ±0.010 |
3.0 (76.20) |
07-0701-3012 |
07-0801-3012*** |
|
|
0.156 ±0.010 |
3.0 (76.20) |
07-0701-3015 |
– |
|
|
0.188 ±0.010 |
3.0 (76.20) |
07-0701-3018 |
07-0801-3018*** |
|
|
0.250 ±0.010 |
3.0 (76.20) |
07-0701-3025 |
07-0801-3025*** |
|
表3：
|

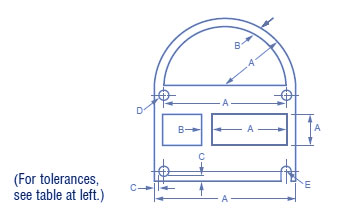

图1 - POLASHEET 模切衬料的尺寸 |
|
|
|
表3 - POLASHEET 设计参数 |
|
|
A尺寸公差 |
|
|
B Min. 宽度 |
0.125 (3.18) |
|
C Min. 壁厚 |
0.080 (2.03) |
|
D Min. 孔径 |
0.060 (1.52) |
|
E狭槽 |
如果最小壁厚C不能适用，孔应当改成狭槽 |
|
表4 - POLASTRIP组合衬料 |
|||
|
厚 |
宽 |
实体硅酮带有Monel* |
泡沫硅酮带有Monel* |
|
物料编号 |
|||
|
0.062 (1.57) |
0.093 (2.36) |
07-0101-0400 |
– |
|
0.093 (2.36) |
0.093 (2.36) |
07-0101-0255 |
07-0201-0285 |
|
0.125 (3.18) |
0.125 (3.18) |
07-0101-0004 |
07-0201-0032 |
|
0.156 (3.96) |
0.125 (3.18) |
07-0101-0096 |
07-0201-0097 |
|
0.188 (4.78) |
0.125 (3.18) |
07-0101-0019 |
07-0201-0033 |
|
0.250 (6.35) |
0.125 (3.18) |
07-0101-0100 |
07-0201-0101 |
|
0.312 (7.92) |
0.188 (4.78) |
07-0101-0016 |
07-0201-0036 |
|
表 5 - COMBO POLASTRIP衬料 |
|||
|
高 |
宽 |
实体硅酮带有 Monel* |
泡沫硅酮带有Monel* |
|
物料编号 |
|||
|
0.062 (1.57) |
0.500 (12.70) |
07-0101-0256 |
– |
|
0.093 (2.36) |
0.500 (12.70) |
07-0101-0298 |
07-0201-0552 |
|
0.125 (3.18) |
0.500 (12.70) |
07-0101-0177 |
07-0201-0188 |
|
0.188 (4.78) |
0.500 (12.70) |
07-0101-0181 |
07-0201-0192 |
|
0.250 (6.35) |
0.500 (12.70) |
07-0101-0184 |
07-0201-0195 |
表6：
|

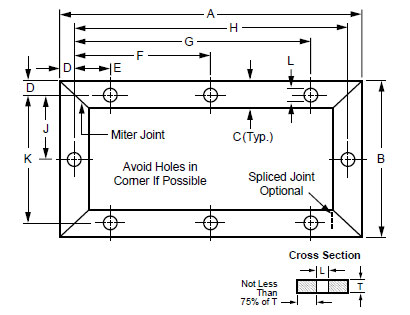

图 2 - POLASTRIP和 COMBO POLASTRIP 装配式衬料的尺寸和公差 |
|
|
|
表 6 -图2所示装配式衬料尺寸公差 |
|||
|
尺寸 |
0-12.0 |
12.1-24.0 |
24.1-36.0 |
|
A, B |
±0.03 (±0.76) |
±0.06 (±1.52) |
±0.12 (±3.05) |
|
C |
(宽度) 见表4, 5 and 7. |
||
|
D |
±0.02 (±0.51) |
±0.02 (±0.51) |
±0.02 (±0.51) |
|
E, F, G, H, J, K |
±0.02 (±0.51) |
±0.04 (±1.02) |
±0.06 (±1.52) |
|
L |
±0.02 (±0.51) |
±0.02 (±0.51) |
±0.02 (±0.51) |
|
T |
(高度)见表4, 5 and 7. |
||
|
表 7 -POLASTRIP 和COMBO POLASTRIP 衬料公差 |
||||
|
尺寸 |
实体硅酮 |
泡沫硅酮 |
||
|
|
高 |
宽 |
高 |
宽 |
|
0.125 to 0.250 |
±0.010 (±0.25) |
±0.015 (±0.38) |
±0.015 (±0.38) |
±0.031 (±0.79) |
|
0.251 to 0.375 |
±0.015 (±0.38) |
±0.031 (±0.79) |
±0.015 (±0.38) |
±0.031 (±0.79) |
|
0.376 to 1.00 |
+0.030, –0.015 |
±0.031 (±0.79) |
±0.031 (±0.79) |
±0.046 (±1.17) |
