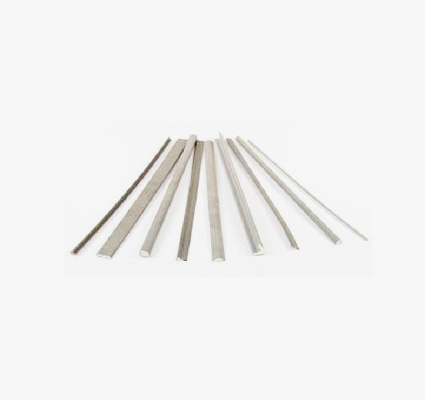

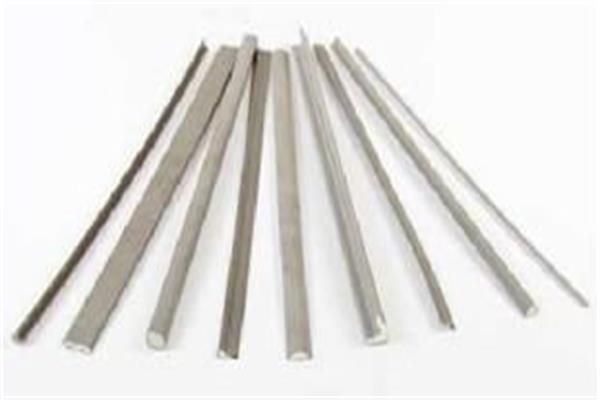

SOFT-SHIELD 5000系列导电泡棉（泡沫芯加导电外套）

产品特性
-预先切割的条状方便应用
-导电PSA压敏黏合剂(PSA)优化了衬垫粘合和电子接口界面阻抗
-优良的压缩设定特性优于传统的导电泡棉
-低封闭力要求
-多重封闭循环后表现出稳定的电气性能（通过电阻）
-RoHS认证和UL 94V-0 阻燃率
-低变位率（5%）SOFT-SHIELD- 4850 系列衬垫表现出完美的电气特性

订购热线：400-051-8106

产品优势

SOFT-SHIELD 5000系列导电泡棉（泡沫芯加导电外套）

√普通功用或UL94V-0额定品种的选择
√典型要求<1lb/in(0.175N/mm)封闭力-比其他的衬料低5倍
√从20MHz至10GHz>90db衰减
√非对称断面和C,V,P,D形断面
√10,000次压缩后性能不降低
√宽分离衬，便于去除
√在分离纸上的轻切件，可方便地“撕和粘”接地应用
√自收尾外套-无锐边
√对Bellcore GR-64-Core空气污染要求进行试验
√定做的长度，定做的断面

SOFT-SHIELD 5000系列EMI衬料设计用于满足当今民用电子机壳、医疗电子器件、工厂自动化设备和接地应用对屏蔽和机械性能的严格要求，特别适合于薄壁的塑料机壳。

SOFT-SHIELD 5000系列EMI衬料

产品配置

衬料以标准8英尺长或按长度切断的带料供货。根据断面也能卷料供货，为了快速“撕和粘”接地应用，材料作为在聚酯膜分离背衬上的轻切件供货或者作为单独的件供货。

Chomerics也制造单件的、由连续长度料拼接的亮边衬料。由于这些材料具有完全遮盖的表面，特别适合用于要求360°EMI屏蔽的小封闭力应用场合或者便于安装单件衬料的场合。

表一：典型性能

典型性能
性能	试验方法	SOFT-SHIELD 5000
屏蔽效果	CHO-TM-TP08	见图 1
压缩-变位	ASTM C165(修改)	要求技术通报 172
压缩设定	ASTM D3574(修改)	< 25%
导电率	CEPS-0002	0.1 ohm/sq.,max.
粘合剂撕裂强度	ASTM D1000(90°弯曲)	0.7 N/mm,min.
压敏粘合剂	-	无压敏粘合剂
工作温度范围	-	-40~+70℃

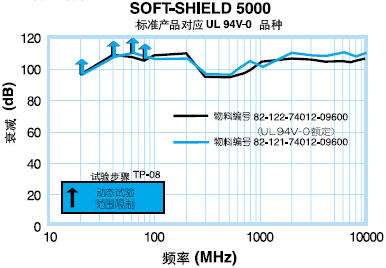

表二：屏蔽效果

屏蔽效果

订购信息

SOFT-SHIELD 5000 Family	A 1.银色镀镍尼龙 RIP停止织物 B： 2.丙烯酸压敏粘合剂（PSA） C： 2.UL 94V-0等级	剖面型号	标准长度是96英寸。例如：09600 = 96” 切割长度可选择
参照表1-9，使用部分的所示编号方案订购5000系列导电泡棉。

自定义模切部件请联系客服。

表1

矩形条inches (mm)
剖面型号	高 (mm)	宽 (mm)
74039	0.020 (0.50)	0.157 (4.00)
74020	0.039 (1.00)	0.157 (4.00)
74003	0.039 (1.00)	0.197 (5.00)
74038	0.039 (1.00)	0.275 (7.00)
74004	0.039 (1.00)	0.394 (10.00)
74035	0.059 (1.50)	0.157 (4.00)
74040	0.062 (1.60)	0.200 (5.00)
74034	0.071 (1.80)	0.551 (14.00)
74002	0.079 (2.00)	0.157 (4.00)
74005	0.079 (2.00)	0.275 (7.00)
74066	0.079 (2.00)	0.355 (9.00)
74025	0.079 (2.00)	0.394 (10.00)
74049	0.079 (2.00)	0.827 (21.00)
74099	0.090 (2.30)	0.157 (4.00)
74102	0.098 (2.50)	0.870 (22.00)
74048	0.118 (3.00)	0.157 (4.00)
74023	0.125 (3.18)	0.250 (6.35)
74000	0.125 (3.18)	0.375 (9.53)
74012	0.125 (3.18)	0.500 (12.70)
74001	0.125 (3.18)	0.800 (20.32)
74015	0.130 (3.30)	0.190 (4.83)
74054	0.200 (5.00)	0.300 (7.60)
74016	0.250 (6.35)	0.375 (9.53)
74014	0.250 (6.35)	0.500 (12.70)
74021	0.375 (9.53)	0.500 (12.70)

表2

方形条 inches (mm)
剖面型号	高 (mm)	宽 (mm)
74018	0.118 (3.00)	0.118 (3.00)
74017	0.200 (5.00)	0.200 (5.00)
74022	0.236 (6.00)	0.236 (6.00)
74118	0.250 (6.35)	0.250 (6.35)
74024	0.375 (9.53)	0.375 (9.53)
74028	0.500 (12.70)	0.500 (12.70)

表3

D型条 inches (mm)
剖面型号	高(mm)	宽 (mm)
74037	0.060 (1.52)	0.150 (3.80)
74081	0.070 (1.78)	0.250 (6.35)
74019	0.090 (2.30)	0.090 (2.30)
74031	0.090 (2.30)	0.150 (3.80)
74053	0.100 (2.54)	0.250 (6.35)
74052	0.108 (2.74)	0.150 (3.80)
74055	0.110 (2.79)	0.225 (5.72)
74074	0.110 (2.79)	0.380 (9.65)
74013	0.120 (3.05)	0.150 (3.80)
74036	0.120 (3.05)	0.250 (6.35)
74006	0.140 (3.56)	0.250 (6.35)
74058	0.141 (3.58)	0.360 (9.14)
74056	0.155 (3.94)	0.250 (6.35)
74041	0.157 (4.00)	0.150 (3.80)
74030	0.157 (4.00)	0.236 (6.00)
74033	0.180 (4.57)	0.400 (10.16)
74011	0.250 (6.35)	0.375 (9.53)
74029	0.375 (9.53)	0.500 (12.70)

表4

C型条 inches (mm)
剖面型号	高 (mm)	宽(mm)
74057	0.250 (6.35)	0.280 (7.11)
74008	0.385 (9.78)	0.420 (10.67)
74027	0.465 (11.81)	0.420 (10.67)

表5

Astragel 条 inches (mm)
剖面型号	高 (mm)	宽 (mm)
74010	0.675 (17.14)	0.580 (14.73)

表6

P型条inches (mm)
剖面型号	高 (mm)	宽(mm)
74009	0.130 (3.30)	0.520 (13.20)

表7

三角带inches (mm)
剖面型号	高 (mm)	宽 (mm)
74063	0.118 (3.00)	0.150 (3.81)
74042	0.782 (19.86)	0.882 (22.40)

表8

刀刃条 inches (mm)
剖面型号	高 (mm)	宽 (mm)
74007	0.106 (2.69)	0.445 (11.30)

表9

其他SOFT-SHIELD 5000 剖面 inches (mm)
剖面	剖面型号	高 (mm)	宽 (mm)
Stealth Shape	74059	0.080 (2.03)	0.675 (17.15)
Stealth Shape	74101	0.100 (2.54)	0.393 (9.98)
Stealth Shape	74095	0.120 (3.05)	0.400 (10.16)
Stealth Shape	74084	0.134 (3.40)	0.625 (15.88)
Clip Shape	74045	0.200 (5.08)	0.156 (3.96)
Clip Shape	74077	0.240 (6.10)	0.296 (7.52)
T-Slot Shape	74079	0.180 (4.57)	0.375 (9.52)
Tall D Shape	74032	0.126 (3.20)	0.090 (2.29)
