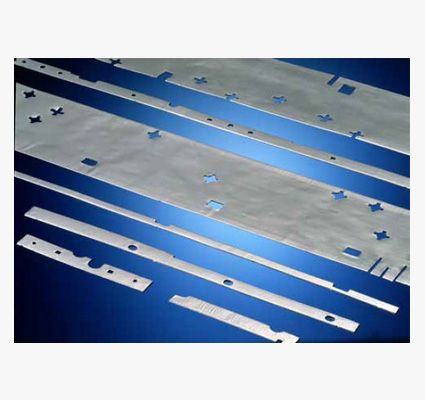

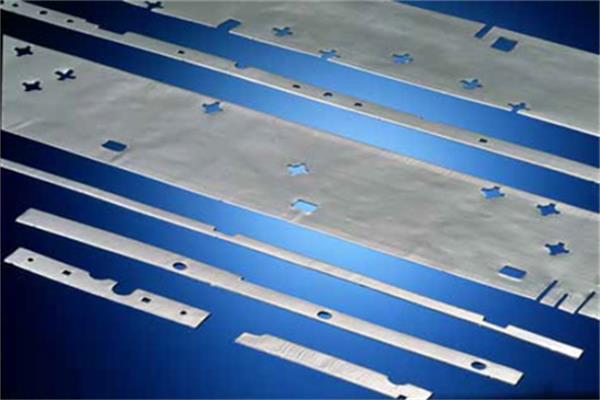

SOFT-SHIELD 4000系列导电泡棉(箔/纤维导电布衬垫)

产品特性
-预先切割的条状方便应用
-导电PSA压敏黏合剂(PSA)优化了衬垫粘合和电子接口界面阻抗
-优良的压缩设定特性优于传统的导电泡棉
-低封闭力要求
-多重封闭循环后表现出稳定的电气性能(通过电阻)
-RoHS认证 和UL 94V-0 阻燃率
-低变位率(5%)SOFT-SHIELD- 4850 系列衬垫表现出完美的电气特性
订购热线:400-051-8106
立即咨询

产品优势

SOFT-SHIELD 4000系列导电泡棉(箔/纤维导电布衬垫)

SOFT-SHIELD 4000系列导电泡棉(箔/纤维导电布衬垫)

√不松动的导电纤维
√无锐边
√导电的固定粘合剂
√>90db衰减,从10MHz至1GHz
√10,000次变位后不降低屏蔽效能
√50%变位(22小时70℃)的压缩设定小于25%
√箔的屏蔽性能连同纤维的整合性和韧性
√表面电阻<20mΩ
√UL94V-0和UL94HB额定品种
√薄断面适合于底板I/O和D-超小型衬料
√定做的单独360°缠绕衬料有货
√可用于作为“撕和粘”接地应用

典型特性

表一

SOFT-SHIELD4000衬料的典型性能
材料 4000 4002 4004 4006 4008 实验方法
芯料 PORON1尿烷泡沫 ——
外套 强化纤维铝箔
PSA类型 Chomerics导电聚丙乙烯 ——
粘合力 见表2 ASTM D1000
压缩-变位(2) 25%变位,psi 7至﹤12 1至﹤4 1至﹤5 3至﹤9 3至﹤8 ASTM D3574修正版
压缩设定,% @ 25%变位 20 ASTM D395方法B
压缩次数,ohm,10000次@ 50%变位 初始0.006,最终0.032 ——
工作温度,max 158℉(70℃) ——
初始PSA粘合力,lb/in 2.5 ASTM D1000
EMI屏蔽效果,dB(10MHz至1GHz) 见图1 CHO-TM-TP08(3)
传输阻抗 见图2 SAE ARP 1705
热老化后的表面电阻率,ohm/in 168小时185℉(85℃) 250℉(121℃) 95%相对湿度/95℉(35℃)2190小时158℉(70℃)
最初0.009,最终0.014
最初0.007,最终0.017
最初0.007,最终0.010
最初0.010,最终0.010
CHO-TM-TP57(3)
磨耗电阻(Taber研磨机),ohm 500次(500g在CS轮上) 初始0.007,最终0.010 ASTM D460
UL易燃性 94HB 94V-0 94HB 94HB 94V-0 ——

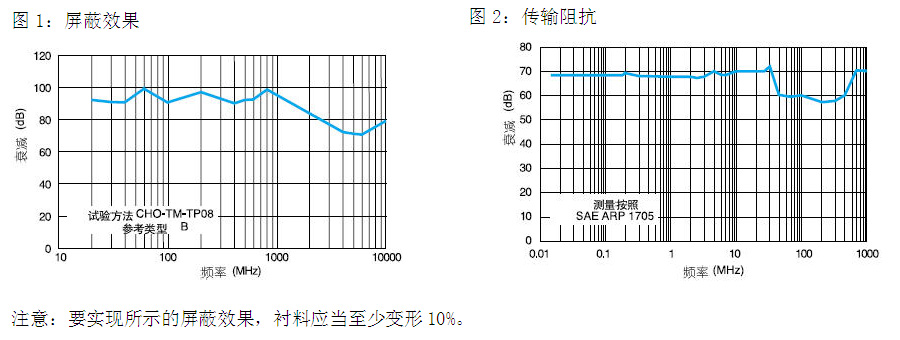

屏蔽效果与传输阻抗

表二

粘合力﹡(撕裂强度),(N/m)
实验环境 对于铝 对于钢
环境温度 烘烤1小时﹫350℉(177℃) 438 700 438 682.5
烘烤1小时﹫400℉(204℃) 892.5 875
烘烤48小时﹫350℉(177℃) 542.5 525
烘烤48小时﹫165℉, 95%相对湿度(74℃) 717.5 700

*在按照ASTM D1000的环境温度下实验

典型应用

Chomerics的SOFT-SHIELD 4000系列材料是低成本、封闭力小的EMI衬料,提供对民用电器装置、室内机箱和工业设备的有效屏蔽和接地,适合用于模切、亮边和底板应用。它们所具有的薄断面用在观察板、底板或I/O连接器面板上非常理想。

订货步骤

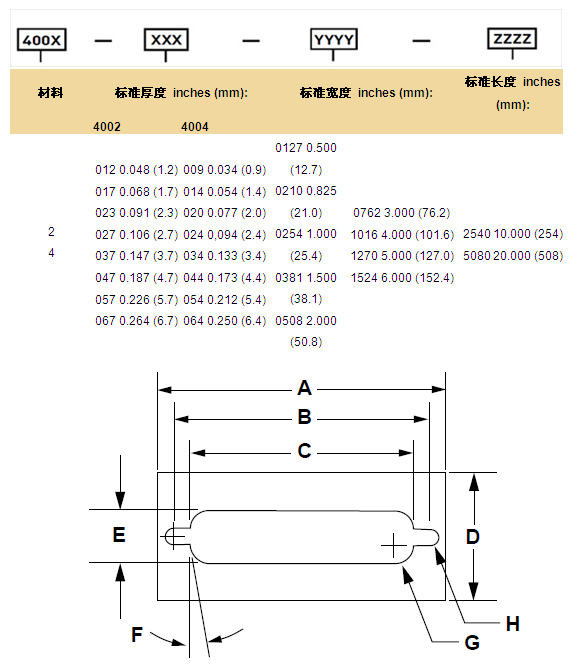

部分的编号方案所示如下,订购4000系列导电泡棉的标准尺寸:

4000系列导电泡棉的标准尺寸

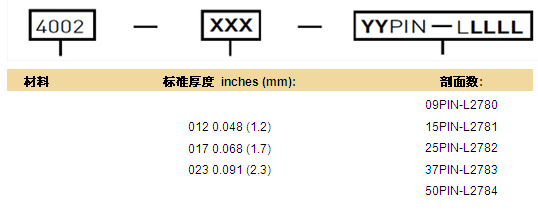

D型接头垫片使用下列部分编号方案去订购SOFT-SHIELD 4002系列材料。

D型接头垫片的尺寸和公差设置在页面顶部。

订购4000系列导电泡棉
