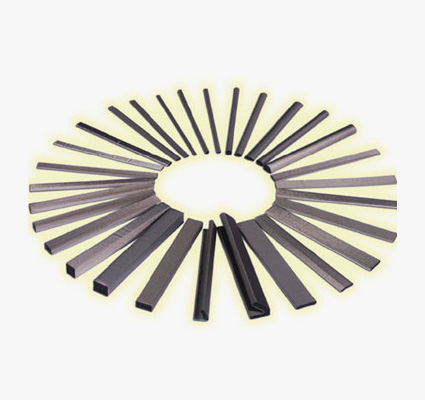

派克固美丽SOFT-SHIELD 3500系列导电泡棉(镀镍聚酯纤维导电布衬垫)

产品特性
-预先切割的条状方便应用
-导电PSA压敏黏合剂(PSA)优化了衬垫粘合和电子接口界面阻抗
-优良的压缩设定特性优于传统的导电泡棉
-低封闭力要求
-多重封闭循环后表现出稳定的电气性能(通过电阻)
-RoHS认证 和UL 94V-0 阻燃率
-低变位率(5%)SOFT-SHIELD- 4850 系列衬垫表现出完美的电气特性
订购热线:400-051-8106
立即咨询

产品优势

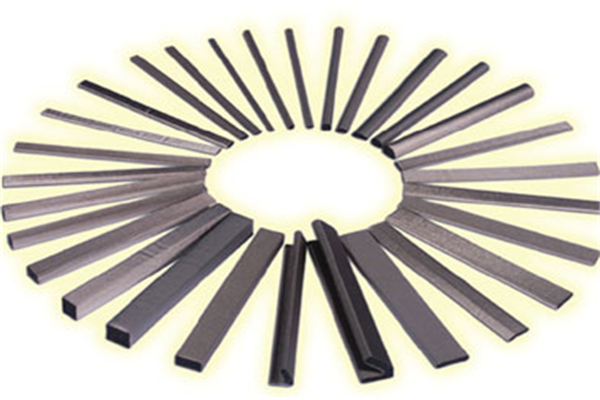

SOFT-SHIELD 3500系列导电泡棉 (镀镍聚酯纤维导电布衬垫)

SOFT-SHIELD 3500系列导电泡棉(镀镍聚酯纤维导电布衬垫)

√封闭力低

√成本低

√定做的断面

√标准长度,定制剪切,冲切,在分离纸上的轻切件,可方便的“撕 和粘”接地应用

技术参数

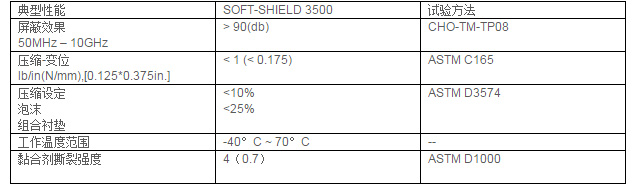

表一

典型特性

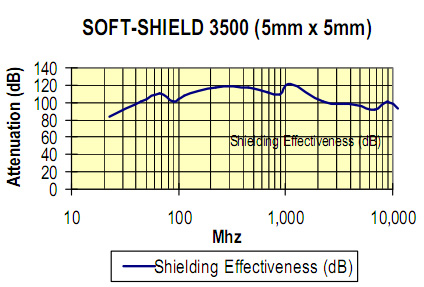

表二:屏蔽效果

屏蔽效果

典型应用

服务器面板和刀片卡

盖密封

门封条

EMI/排气口密封窗

改进的接地路径

订货步骤

矩形剖面

矩形剖面

外形号


Inch/(mm)


inch/(mm)



外形号


inches (mm)


inches (mm)

3101

0.118 (3.0)

0.079 (2.0)

3161

0.394 (10.0)

0.394 (10.0)

3102

0.118 (3.0)

0.118 (3.0)

3164

0.472 (12.0)

0.079 (2.0)

3104

0.157 (4.0)

0.079 (2.0)

3173

0.500 (12.7)

0.126 (3.2)

3106

0.157 (4.0)

0.118 (3.0)

3174

0.500 (12.7)

0.252 (6.4)

3107

0.157 (4.0)

0.157 (4.0)

3175

0.500 (12.7)

0.374 (9.5)

3108

0.189 (4.8)

0.126 (3.2)

3176

0.500 (12.7)

0.500 (12.7)

3109

0.197 (5.0)

0.079 (2.0)

3187

0.591 (15.0)

0.079 (2.0)

3110

0.197 (5.0)

0.098 (2.5)

3190

0.591 (15.0)

0.196 (5.0)

3113

0.197 (5.0)

0.197 (5.0)

3195

0.626 (15.9)

0.126 (3.2)

3120

0.236 (6.0)

0.079 (2.0)

3298

0.197 (5.0)

0.138 (3.5)

3126

0.236 (6.0)

0.236 (6.0)

3299

0.252 (6.4)

0.370 (9.4)

3128

0.252 (6.4)

0.126 (3.2)

3270

0.252 (6.4)

0.252 (6.4 )

3129

0.252 (6.4)

0.157 (4.0)

3300

0.276 (7.0)

0.276 (7.0)

3130

0.256 (6.5)

0.157 (4.0)

3311

0.295 (7.5)

0.197 (5.0)

3132

0.264 (6.7)

0.098 (2.5)

3312

0.315 (8.0)

0.118 (3.0)

3133

0.276 (7.0)

0.079 (2.0)

3313

0.315 (8.0)

0.394 (10.0)

3136

0.315 (8.0)

0.079 (2.0)

3318

0.354 (9.0)

0.157 (4.0)

3138

0.315 (8.0)

0.157 (4.0)

3322

0.394 (10.0)

0.217 (5.5)

3139

0.315 (8.0)

0.197 (5.0)

3323

0.394 (10.0)

0.276 (7.0)

3148

0.374 (9.5)

0.126 (3.2)

3329

0.394 (10.0)

0.787 (20.0)

3149

0.374 (9.5)

0.252 (6.4)

3335

0.512 (13.0)

0.098 (2.5)

3150

0.374 (9.5)

0.374 (9.5)

3336

0.512 (13.0)

0.138 (3.5)

3151

0.394 (10.0)

0.079 (2.0)

3337

0.512 (13.0)

0.197 (5.0)

3154

0.394 (10.0)

0.157 (4.0)

3339

0.512 (13.0)

0.276 (7.0)

3156

0.394 (10.0)

0.197 (5.0)

3342

0.512 (13.0)

0.413 (10.5)

3159

0.394 (10.0)

0.315 (8.0)

3358

0.787 (20.0)

0.394 (10.0)

D型剖面

D型剖面

外形号


inches (mm)


inches (mm)

3601

0.091 (2.3)

0.091 (2.3)

3602

0.091 (2.3)

0.126 (3.2)

3607

0.150 (3.8)

0.059 (1.5)

3608

0.150 (3.8)

0.118 (3.0)

3648

0.150 (3.8)

0.091 (2.3)

3610

0.197 (5.0)

0.078 (2.0)

3611

0.197(5.0)

0.197(5.0)

3617

0.256 (6.5)

0.197 (5.0)

3618

0.256 (6.5)

0.236 (6.0)

3649

0.236 (6.0)

0.157 (4.0)

3650

0.252 (6.4)

0.142 (3.6)

3616

0.256 (6.5)

0.134 (3.4)

3622

0.354 (9.0)

0.118 (3.0)

2624

0.374 (9.5)

0.126 (3.2)

3626

0.374 (9.5)

0.252 (6.4)

3628

0.394 (10.0)

0.079 (2.0)

3643

0.500 (12.7)

0.374 (9.5)

C型剖面

C型剖面

外形号


inches (mm)


inches (mm)

3803

0.315 (8.0)

0.315 (8.0)

3806

0.421 (10.7)

0.386 (9.8)

3830

0.421 (10.7)

0.465 (11.8)

3831

0.421 (10.7)

0.394 (10.0)

3807

0.579 (14.7)

0.673 (17.1)

P型剖面

P型剖面

外形号


inches (mm)


inches (mm)

3816

0.520 (13.2)

0.130 (3.3)

隐形剖面

隐形剖面

外形号


inches (mm)


inches (mm)

3823

0.394 (10.0)

0.100 (2.54)

3828

0.320 (8.10)

0.120 (3.00)

3839

0.500 (12.7)

0.140 (3.56)

3840

0.300 (7.60)

0.100 (2.54)

3842

0.675 (17.1)

0.197 (5.00)

3844

0.500 (12.7)

0.080 (2.00)

3845

0.675 (17.1)

0.080 (2.00)

3850

0.625 (16.0)

0.134 (3.40)

3856

0.300 (7.62)

0.080 (2.00)

3890

0.400 (10.2)

0.120 (3.05)

3891

0.500 (12.7)

0.157 (4.00)

3894

0.500 (12.7)

0.215 (5.50)

3902

0.564 (14.3)

0.070 (1.80)

3913

0.629 (16.0)

0.350 (12.7)

3922

0.110 (2.80)

0.620 (15.75)

3926

0.255 (6.50)

0.122 (3.10)

刀的边缘轮廓剖面

刀的边缘轮廓剖面

外形号


inches (mm)


inches (mm)

3810

0.500 (12.7)

0.100 (2.5)

3811

0.752 (19.1)

0.252 (6.4)

3816

0.445 (11.3)

0.100 (2.5)

3808

0.492 (12.5)

0.137 (3.5)

扁条形剖面

扁条形剖面

外形号


inch/(mm)


inches (mm)

3211

0.118 (3.0)

0.039 (1.0)

3214

0.157 (4.0)

0.039 (1.0)

3216

0.197 (5.0)

0.002 (0.5)

3217

0.197 (5.0)

0.039 (1.0)

3219

0.197 (5.0)

0.059 (1.5)

3224

0.276 (7.0)

0.039 (1.0)

3226

0.276 (7.0)

0.059 (1.5)

3230

0.315 (8.0)

0.039 (1.0)

3232

0.394 (10.0)

0.020 (0.5)

3233

0.394 (10.0)

0.039 (1.0)

3234

0.394 (10.0)

0.047 (1.2)

3241

0.512 (13.0)

0.059 (1.5)

3268

0.157 (4.0)

0.020 (0.5)

3370

0.157 (4.0)

0.059 (1.5)

3392

0.512 (13.0)

0.039 (1.0)

I.O.
(
)


inches (mm)


inches (mm)

3244

0.709 (18.0)

0.079 (2.0)

3260

1.575 (40.0)

0.079 (2.0)

3261

1.575 (40.0)

0.126 (3.2)

3402

0.984 (25.0)

0.079 (2.0)

使用方法

标准的压敏黏合剂固定带(PSA)使SOFT-SHIELD 3500系列 使用更为方便。安装之前应该用(IPA)异丙醇溶剂清洗法兰表面。用带刃的剃刀即可将衬垫拆卸和重装。
