派克固美丽CHO-SORB EMI 铁氧体

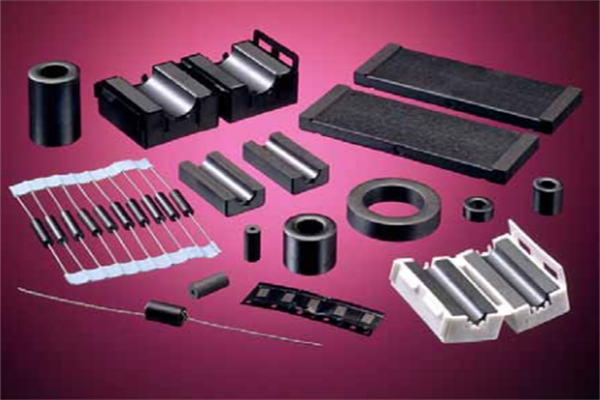

派克固美丽CHO-SORB EMI 铁氧体有以下几种类型:

1)线珠,2)表面安装珠,3)绕制屏蔽珠,4)套管珠,5)扁平实体电缆芯,6)扁平开口电缆芯,7)用于扁平开口电缆芯的夹子,8)方开口珠组件,9)圆开口珠组件。

订购热线:400-051-8106
立即咨询

产品描述

派克固美丽

CHO-SORB EMI 铁氧体

派克固美丽CHO-SORB EMI 铁氧体有以下几种类型:

1)线珠,2)表面安装珠,3)绕制屏蔽珠,4)套管珠,5)扁平实体电缆芯,6)扁平开口电缆芯,7)用于扁平开口电缆芯的夹子,8)方开口珠组件,9)圆开口珠组件。



派克固美丽CHO-SORB EMI 铁氧体


技术参数

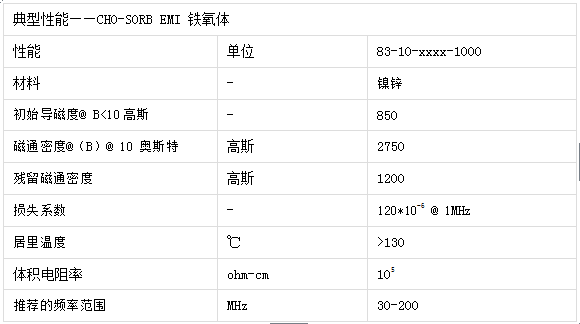

派克固美丽CHO-SORB EMI 铁氧体重要技术参数

产品特点

派克固美丽CHO-SORB EMI 铁氧体

√CHO-FOIL带有铜、铝或镀锡铜箔品种,背面是高导电率的压敏粘合剂。

√CHO-FOIL铜带满足MIL-T-47012的要求,镀锡铜箔带满足MIL-T-10727对耐腐蚀的要求。

√CHO-FOIL铜带供货时可以带不导电粘合剂,用在仅要求表面导电率的应用场合,同时还可以提供带压纹的铜带。

√CHO-FAB是使用防腐蚀镀镍织物和高级填充金属颗粒的导电粘合剂技术生产的带料,用在各种EMI屏蔽和接地的使用中。

√CHO-FAB带非常坚固并且很轻,具有良好的整合性/包装性能,来提高屏蔽性能和外观质量。


产品应用

医疗电子器件

数据通信设备

无线电和电视接收器

计算机、打印机、键盘、PBX、CATV


订货资料1)套管珠

物料编号:83-10-M460-1000

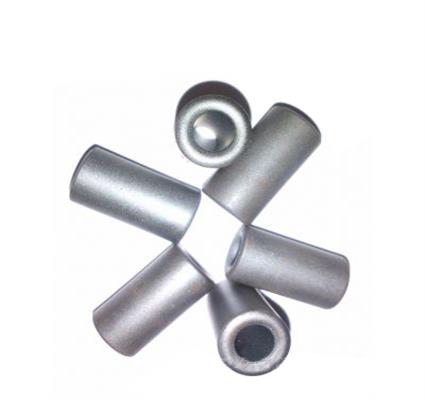

EMI 铁氧体——套管珠

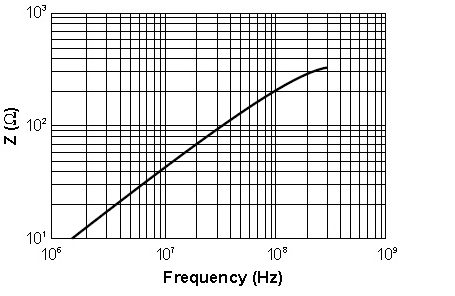

阻抗-频率特性:

EMI 铁氧体——套管珠的阻抗-频率特性



物料编号

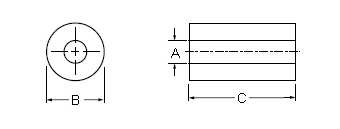

尺寸 - Inches (mm)

阻抗 (ohms)*





A (内径.)



B (外径)



C (长度)

@ 25 MHz
±20%

@ 100 MHz
±20%

83-10-M12886-1000

0.032±0.006 (0.80±0.15)

0.098±0.006 (2.50±0.15)

0.158±0.012 (4.00±0.30)

33

52

83-10-M12887-1000

0.032±0.006 (0.80±0.15)

0.138±0.006 (3.50±0.15)

0.552±0.016 (14.00±0.40)

144

21

83-10-M12888-1000

0.032±0.006 (0.80±0.15)

0.386±0.012 (9.80±0.30)

0.449±0.016 (11.40±0.40)

167

256

83-10-M12889-1000

0.040±0.006 (1.00±0.15)

0.119±0.006 (3.00±0.15)

0.119±0.008 (3.00±0.20)

25

47

83-10-M12890-1000

0.040±0.006 (1.00±0.15)

0.138±0.006 (3.50±0.15)

0.315±0.012 (8.00±0.30)

78

111

83-10-M12891-1000

0.048±0.006 (1.20±0.15)

0.119±0.006 (3.00±0.15)

0.119±0.008 (3.00±0.20)

23

44

83-10-M12892-1000

0.048±0.006 (1.20±0.15)

0.138±0.006 (3.50±0.15)

0.158±0.012 (4.00±0.30)

31

46

83-10-M12893-1000

0.048±0.006 (1.20±0.15)

0.138±0.006 (3.50±0.15)

0.197±0.012 (5.00±0.30)

37

55

83-10-M12894-1000

0.048±0.006 (1.20±0.15)

0.138±0.006 (3.50±0.15)

0.237±0.012 (6.00±0.30)

45

73

83-10-M12895-1000

0.048±0.006 (1.20±0.15)

0.138±0.006 (3.50±0.15)

0.276±0.012 (7.00±0.30)

54

84

83-10-M12896-1000

0.052±0.006 (1.30±0.15)

0.138±0.006 (3.50±0.15)

0.197±0.012 (5.00±0.30)

37

61

83-10-M516-1000

0.052±0.006 (1.30±0.15)

0.138±0.006 (3.50±0.15)

0.237±0.012 (6.00±0.30)

42

72

83-10-M12897-1000

0.052±0.006 (1.30±0.15)

0.138±0.006 (3.50±0.15)

0.355±0.012 (9.00±0.30)

62

80

83-10-M442-1000

0.052±0.004 (1.30±0.15)

0.139±0.008 (3.50±0.20)

0.128±0.010 (3.25±0.25)

27

44

83-10-M12898-1000

0.060±0.006 (1.50±0.15)

0.138±0.006 (3.50±0.15)

0.237±0.012 (6.00±0.30)

35

60

83-10-M12899-1000

0.060±0.006 (1.50±0.15)

0.197±0.008 (5.00±0.20)

0.434±0.016 (11.00±0.40)

93

150

83-10-M492-1000

0.062±0.006 (1.57±0.15)

0.200±0.008 (5.00±0.20)

0.438±0.016 (11.10±0.40)

93

148

83-10-M12839-1000

0.071±0.006 (1.80±0.15)

0.138±0.006 (3.50±0.15)

0.197±0.012 (5.00±0.30)

27

48

83-10-M12787-1000

0.079±0.006 (2.00±0.15)

0.158±0.008 (4.00±0.20)

0.079±0.006 (2.00±0.15)

14

37

83-10-M12901-1000

0.079±0.006 (2.00±0.15)

0.158±0.008 (4.00±0.20)

0.158±0.012 (4.00±0.30)

24

48

83-10-M12902-1000

0.079±0.006 (2.00±0.15)

0.158±0.008 (4.00±0.20)

0.197±0.012 (5.00±0.30)

28

51

83-10-M12903-1000

0.079±0.006 (2.00±0.15)

0.158±0.008 (4.00±0.20)

0.276±0.012 (7.00±0.30)

40

64

83-10-M12779-1000

0.079±0.006 (2.00±0.15)

0.158±0.008 (4.00±0.20)

0.394±0.016 (10.00±0.40)

53

80

83-10-M12904-1000

0.085±0.006 (2.15±0.15)

0.197±0.008 (5.00±0.20)

0.709±0.016 (18.00±0.40)

128

147

83-10-M12905-1000

0.091±0.006 (2.29±0.15)

0.191±0.008 (4.80±0.20)

0.250±0.012 (6.35±0.30)

43

80

83-10-M12906-1000

0.091±0.006 (2.30±0.15)

0.197±0.008 (5.00±0.20)

0.197±0.012 (5.00±0.30)

30

55

83-10-M460-1000

0.095±0.006 (2.40±0.15)

0.296±0.008 (7.50±0.20)

0.296±0.012 (7.50±0.30)

60

102

83-10-M12907-1000

0.103±0.006 (2.60±0.15)

0.178±0.008 (4.50±0.20)

0.473±0.016 (12.00±0.40)

49

72

83-10-M12908-1000

0.119±0.008 (3.00±0.20)

0.237±0.008 (6.00±0.20)

0.394±0.016 (10.00±0.40)

52

90

83-10-M12909-1000

0.119±0.008 (3.00±0.20)

0.312±0.008 (7.90±0.20)

0.394±0.016 (10.00±0.40

68

79

83-10-M12910-1000

0.119±0.008 (3.00±0.20)

0.312±0.008 (7.90±0.20)

0.749±0.016 (19.00±0.40)

130

190

83-10-M12911-1000

0.125±0.008 (3.15±0.20)

0.237±0.008 (6.00±0.20)

0.709±0.016 (18.00±0.40)

100

155

83-10-M12912-1000

0.126±0.008 (3.18±0.20)

0.315±0.008 (8.00±0.20)

0.397±0.016 (10.06±0.40)

67

115

83-10-M12913-1000

0.130±0.008 (3.30±0.20)

0.250±0.008 (6.35±0.20)

0.500±0.016 (12.70±0.40)

67

105

83-10-M12914-1000

0.130±0.008 (3.30±0.20)

0.250±0.008 (6.35±0.20)

0.623±0.016 (15.80±0.40)

76

125

83-10-M12915-1000

0.138±0.008 (3.50±0.20)

0.473±0.012 (12.00±0.30)

0.906±0.020 (23.00±0.50)

210

328

83-10-M12916-1000

0.158±0.008 (4.00±0.20)

0.312±0.008 (7.90±0.20)

0.504±0.016 (12.80±0.40)

66

107

83-10-M12788-1000

0.158±0.008 (4.00±0.20)

0.315±0.012 (8.00±0.30)

0.158±0.008 (4.00±0.20)

23

46

83-10-M12917-1000

0.170±0.008 (4.30±0.20)

0.256±0.008 (6.50±0.20)

0.394±0.016 (10.00±0.40)

34

62

83-10-M12918-1000

0.170±0.008 (4.30±0.20)

0.453±0.012 (11.50±0.30)

0.788±0.020 (20.00±0.50)

148

210

83-10-M12919-1000

0.170±0.008 (4.30±0.20)

0.453±0.012 (11.50±0.30)

1.024±0.024 (26.00±0.60)

190

270

83-10-M12920-1000

0.178±0.010 (4.50±0.25)

0.367±0.012 (9.30±0.30)

0.375±0.012 (9.50±0.30)

53

98

83-10-M12921-1000

0.193±0.008 (4.88±0.20)

0.486±0.012 (12.30±0.30)

1.000±0.024  (25.40±0.60)

172

264

83-10-M12789-1000

0.197±0.008 (5.00±0.20)

0.355±0.012 (9.00±0.30)

0.119±0.010 (3.00±0.25)

21

54

83-10-M245-1000

0.197±0.010 (5.00±0.25)

0.375±0.012 (9.50±0.30)

0.410±0.016 (10.40±0.40)

53

81

83-10-M446-1000

0.197±0.010 (5.00±0.25)

0.375±0.012 (9.50±0.30)

0.571±0.016 (14.50±0.40)

75

121

83-10-M445-1000

0.197±0.010 (5.00±0.25)

0.375±0.012 (9.50±0.30)

0.626±0.016 (15.88±0.40)

74

103

83-10-M454-1000

0.197±0.010 (5.00±0.25)

0.375±0.012 (9.50±0.30)

0.749±0.016 (19.00±0.40)

9

135

83-10-M12923-1000

0.197±0.010 (5.00±0.25)

0.375±0.012 (9.50±0.30)

0.768±0.016 (19.50±0.40)

98

153

83-10-M828-1000

0.197±0.008 (5.00±0.20)

0.380±0.010 (9.65±0.25)

0.191±0.018 (4.83±0.45)

25

47

83-10-M12924-1000

0.197±0.008 (5.00±0.20)

0.394±0.012 (10.00±0.30)

0.394±0.016 (10.00±0.40)

54

85

83-10-M12925-1000

0.197±0.010 (5.00±0.25)

0.434±0.012 (11.00±0.30)

0.729±0.016 (18.50±0.40)

113

178

83-10-M12926-1000

0.197±0.010 (5.00±0.25)

0.434±0.012 (11.00±0.30)

0.985±0.024 (25.00±0.60)

145

230

83-10-M12927-1000

0.205±0.010 (5.20±0.25)

0.375±0.012 (9.50±0.30)

0.375±0.012 (9.50±0.30)

45

76

83-10-M12928-1000

0.205±0.010 (5.20±0.25)

0.375±0.012 (9.50±0.30)

0.394±0.016 (10.00±0.40)

48

74

83-10-M12853-1000

0.217±0.010 (5.50±0.25)

0.414±0.012 (10.50±0.30)

0.788±0.020 (20.00±0.50)

95

135

83-10-M12780-1000

0.221±0.010 (5.60±0.25)

0.473±0.012 (12.00±0.30)

0.788±0.020 (20.00±0.50)

119

175

83-10-M12929-1000

0.221±0.010 (5.60±0.25)

0.473±0.012 (12.00±0.30)

1.182±0.028 (30.00±0.70)

180

260

83-10-M12930-1000

0.229±0.010 (5.80±0.25)

0.375±0.012 (9.50±0.30)

0.394±0.016 (10.00±0.40)

38

68

83-10-M12931-1000

0.229±0.010 (5.80±0.25)

0.749±0.020 (19.00±0.50)

1.241±0.032 (31.50±0.80)

291

423

83-10-M12932-1000

0.237±0.012 (6.00±0.30)

0.315±0.008 (8.00±0.20)

0.386±0.012 (9.80±0.30)

35

55

83-10-M12933-1000

0.237±0.012 (6.00±0.30)

0.394±0.012 (10.00±0.30)

0.394±0.016 (10.00±0.40)

38

66

83-10-M12934-1000

0.237±0.012 (6.00±0.30)

0.394±0.012 (10.00±0.30)

0.552±0.016 (14.00±0.40)

45

73

83-10-M12790-1000

0.237±0.008 (6.00±0.20)

0.473±0.012 (12.00±0.30)

0.158±0.012 (4.00±0.30)

24

47

83-10-M12935-1000

0.250±0.012 (6.35±0.30)

0.560±0.016 (14.20±0.40)

0.591±0.016 (15.00±0.40)

92

146

83-10-M246-1000

0.250±0.012 (6.35±0.30)

0.560±0.016 (14.20±0.40)

1.123±0.024 (28.50±0.60)

164

255

83-10-M12936-1000

0.264±0.012 (6.70±0.30)

0.386±0.012 (9.80±0.30)

0.532±0.016 (13.50±0.40)

43

91

83-10-M12937-1000

0.276±0.012 (6.99±0.30)

0.591±0.016 (14.99±0.40)

0.749±0.016 (19.00±0.40)

107

171

83-10-M12823-1000

0.276±0.012 (6.99±0.30)

0.591±0.016 (14.99±0.40)

1.100±0.016 (27.94±0.40)

151

237

83-10-M636-1000

0.276±0.012 (6.99±0.30)

0.617±0.016 (15.65±0.40)

1.125±0.024 (28.57±0.60)

164

258

83-10-M12939-1000

0.276±0.012 (7.00±0.30)

0.394±0.012 (10.00±0.30)

0.394±0.016 (10.00±0.40)

31

57

83-10-M12940-1000

0.276±0.012 (7.00±0.30)

0.473±0.012 (12.00±0.30)

0.591±0.016 (15.00±0.40)

60

92

83-10-M12941-1000

0.276±0.012 (7.00±0.30)

0.560±0.016 (14.20±0.40)

0.591±0.016 (15.00±0.40)

78

116

83-10-M12942-1000

0.276±0.012 (7.00±0.30)

0.560±0.016 (14.20±0.40)

0.926±0.020  (23.50±0.50)

127

204

83-10-M12781-1000

0.276±0.012 (7.00±0.30)

0.560±0.016 (14.20±0.40)

1.123±0.024 (28.50±0.60)

143

243

83-10-M12784-1000

0.276±0.012 (7.00±0.30)

0.630±0.016 (16.00±0.40)

1.103±0.024 (28.00±0.60)

174

247

83-10-M12782-1000

0.310±0.012 (7.87±0.30)

0.626±0.016 (15.80±0.40)

1.125±0.024 (28.57±0.60)

148

241

83-10-M12943-1000

0.312±0.012 (7.90±0.30)

0.623±0.016 (15.80±0.40)

0.630±0.016 (16.00±0.40)

74

117

83-10-M827-1000

0.312±0.010 (7.92±0.25)

0.626±0.030 (15.80±0.75)

0.562±0.014 (14.27±0.35)

79

121

83-10-M12791-1000

0.315±0.012 (8.00±0.30)

0.493±0.012 (12.50±0.30)

0.250±0.012 (6.35±0.30)

27

52

83-10-12819-1000

0.315±0.012 (8.00±0.30)

0.493±0.012 (12.50±0.30)

0.493±0.016 (12.50±0.40)

42

72

83-10-M12945-1000

0.315±0.012 (8.00±0.30)

0.560±0.016 (14.20±0.40)

0.591±0.016 (15.00±0.40)

63

107

83-10-M12864-1000

0.315±0.012 (8.00±0.30)

0.560±0.016 (14.20±0.40)

1.123±0.024 (28.50±0.60 )

128

195

83-10-M12947-100

0.315±0.012 (8.00±0.30)

0.601±0.016 (15.25±0.40)

1.103±0.024 (28.00±0.60)

122

180

83-10-M12793-1000

0.323±0.010 (8.20±0.25)

0.650±0.012 (16.50±0.30)

0.630±0.016 (16.00±0.40)

87

145

83-10-M12871-1000

0.327±0.012 (8.30±0.30)

0.689±0.016 (17.50±0.40)

1.123±0.024 (28.50±0.60)

148

242

83-10-M12948-1000

0.335±0.012 (8.50±0.30)

0.473±0.012 (12.00±0.30)

0.591±0.016 (15.00±0.40)

45

85

83-10-M12840-1000

0.345±0.012 (8.76±0.30)

0.673±0.016 (17.00±0.40)

1.000±0.024 (25.40±0.60)

122

180

83-10-M12783-1000

0.355±0.012 (9.00±0.30)

0.630±0.016 (16.00±0.40)

0.670±0.016 (17.00±0.40)

61

115

83-10-M12949-1000

0.355±0.012 (9.00±0.30)

0.630±0.016 (16.00±0.40)

0.788±0.020 (20.00±0.50)

98

124

83-10-M12785-1000

0.355±0.012 (9.00±0.30)

0.630±0.016 (16.00±0.40)

1.103±0.024 (28.00±0.60

104

178

83-10-M12950-1000

0.355±0.012 (9.00±0.30)

0.630±0.016 (16.00±0.40)

1.123±0.024 (28.50±0.60)

105

195

83-10-M12794-1000

0.375±0.012 (9.50±0.30)

0.689±0.016 (17.50±0.40)

0.250±0.012 (6.35±0.30)

31

53

83-10-M248-1000

0.375±0.012 (9.50±0.30)

0.689±0.016 (17.50±0.40)

1.123±0.024 (28.50±0.60)

115

170

83-10-M12952-1000

0.394±0.016 (10.00±0.40)

0.601±0.016 (15.25±0.40)

1.123±0.024 (28.50±0.60)

81

128

83-10-M12953-1000

0.394±0.016 (10.00±0.40)

0.630±0.016 (16.00±0.40)

1.103±0.024 (28.00±0.60)

91

156

83-10-M12954-1000

0.394±0.016 (10.00±0.40)

0.689±0.016 (17.50±0.40)

1.575±0.036 (40.00±0.90)

123

232

83-10-M12795-1000

0.394±0.012 (10.00±0.40)

0.709±0.016 (18.00±0.40)

0.394±0.012 (10.00±0.30)

47

77

83-10-M12955-1000

0.394±0.016 (10.00±0.40)

0.709±0.020 (18.00±0.50)

1.103±0.024 (28.00±0.60)

124

209

83-10-M12956-1000

0.394±0.016 (10.00±0.40)

0.709±0.020 (18.00±0.50)

1.142±0.024 (29.00±0.60)

128

210

83-10-M12957-1000

0.400±0.016 (10.16±0.40)

0.733±0.020 (18.60±0.50)

0.985±0.024 (25.00±0.60)

115

178

83-10-M249-1000

0.400±0.016 (10.16±0.40)

0.736±0.020 (18.60±0.50)

1.125±0.024 (28.57±0.60)

126

201

83-10-M12796-1000

0.402±0.016 (10.20±0.40)

0.808±0.020 (20.50±0.50)

0.394±0.012 (10.00±0.30)

53

86

83-10-M12792-1000

0.414±0.012 (10.50±0.30)

0.591±0.012 (15.00±0.30)

0.473±0.012 (12.00±0.30)

37

62

83-10-M12820-1000

0.422±0.016 (10.70±0.40)

0.689±0.016 (17.50±0.40)

1.123±0.024 (28.50±0.60)

90

150

83-10-M250-1000

0.506±0.016 (12.83±0.40)

1.021±0.019 (25.90±0.46)

1.125±0.030 (28.57±0.76)

127

195

83-10-M12958-1000

0.512±0.016 (13.00±0.40)

0.749±0.020 (19.00±0.50)

1.142±0.024 (29.00±0.60)

60

105

83-10-M12797-1000

0.532±0.012 (13.50±0.30)

0.867±0.020 (22.00±0.50)

0.315±0.012 (8.00±0.30)

37

78

83-10-M637-1000

0.543±0.016 (13.77±0.40)

1.123±0.020 (28.50±0.46)

1.125±0.030 (28.57±0.76)

158

250

83-10-M12798-1000

0.552±0.012 (14.00±0.30)

0.867±0.020 (22.00±0.50)

0.394±0.012 (10.00±0.30)

42

84

83-10-M12772-1000

0.591±0.012 (15.00±0.30)

0.985±0.016 (25.00±0.40)

0.473±0.012 (12.00±0.30)

53

97

83-10-M12773-1000

0.630±0.016 (16.00±0.40)

1.103±0.024 (28.00±0.60)

0.512±0.012 (13.00±0.30)

63

112

83-10-M825-1000

0.749±0.020 (19.00±0.50)

1.143±0.030 (29.00±0.75)

0.295±0.010 (7.49±0.25)

31

75

83-10-M12774-1000

0.749±0.016 (19.00±0.40)

1.221±0.020 (31.00±0.50)

0.315±0.012 (8.00±0.30)

36

79

83-10-M12775-1000

1.079±0.024 (27.40±0.60)

1.599±0.032 (40.60±0.80)

0.591±0.016 (15.00±0.40)

55

106

83-10-M256-1000

1.418±0.0320 (36.00±0.75)

2.418±0.052 (61.40±1.30)

0.504±0.020 (12.80±0.50)

58

124


2)扁平实体电缆芯

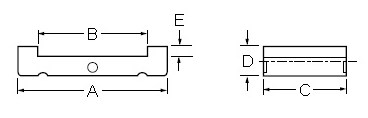

EMI 铁氧体——扁平实体电缆芯


物料编号

尺寸 – Inches (mm)

阻抗 (ohms)





A



B



C



D



E

@ 25 MHz
±20%

@ 100 MHz
±20%

83-10-M12761-1000

0.63±0.016 (16.00±0.40)

0.197±0.138 (5.00±0.35)

0.315±0.016 (8.00±0.40)

0.453±0.016 (11.50+0.40)

0.02±.012 (0.50±0.30)

29

58

83-10-M12762-1000

1.122±0.04 (28.50±1.00)

0.256±0.012 (6.50±0.30)

0.315±0.016 (8.00±0.40)

0.925±0.02 (23.50±0.50)

0.034±.012 (0.85±0.30)

28

65

83-10-M12763-1000

1.22±0.04 (31.00±1.00)

0.197±0.012 (5.00±0.30)

0.472±0.012 (12.00±0.30)

1.063±0.028 (27.00±0.70)

0.034±.012 (0.85±0.30)

32

86

83-10-M12764-1000

1.312±0.04 (33.50±1.00)

0.256±0.012 (6.50±0.30)

0.472±0.012 (12.00±0.30)

1.063±0.028 (27.00±0.70)

0.055±0.016 (1.40±0.40)

30

66

83-10-M12765-1000

1.575±0.03 (40.00±0.70)

0.256±0.012 (6.50±0.30)

0.472±0.012 (12.00±0.30)

1.378±0.028 (35.00±0.70)

0.055±0.016 (1.40±0.40)

28

69

83-10-M12766-1000

1.78±0.04 (45.20±1.00)

0.256±0.012 (6.50±0.30)

0.472±0.012 (12.00±0.30)

1.575±0.028 (40.00±0.70)

0.055±0.016 (1.40±0.40)

28

68

83-10-M12767-1000

1.953±0.04 (49.60±1.00)

0.256±0.012 (6.50±0.30)

0.472±0.012 (12.00±0.30)

1.732±0.032 (44.00±0.80)

0.055±0.016 (1.40±0.40)

25

69

83-10-M12834-1000

2.268±0.039 (57.60±1.00)

0.756±0.012 (6.50±0.30)

0.472±0.012 (12.00±0.30)

2.047±0.032 (52.00±0.80)

0.055±0.016 (1.40±0.40)

26

75

83-10-M12768-1000*

2.362±0.04 (60.00±1.00)

0.472±0.016 (12.00±0.40)

0.5±0.016 (12.70±0.40)

1.91±0.032 (48.50±0.80)

0.087±0.012 (2.20±0.30)

40

104


3)扁平开口电缆芯

物料编号:83-10-F255-1000

EMI 铁氧体——扁平开口电缆芯

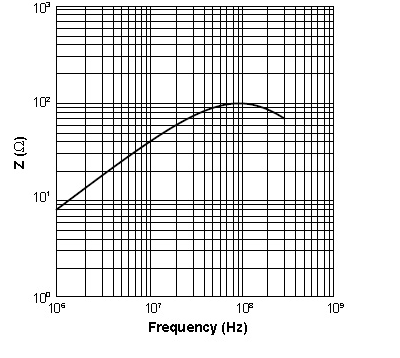

阻抗-频率特性:

EMI 铁氧体——扁平开口电缆芯的阻抗-频率特性


物料编号

尺寸 – Inches (mm)

阻抗 (ohms)



A

B

C

D

E

@ 25 MHz±20%

@ 100 MHz–20%

83-10-F254-1000C

2.500 (63.5±1.3)

2.050 (52.1±1.1)

1.125 (28.57±0.8)

0.250 (6.35±0.25)

0.033 (0.84±0.2)

70

235

83-10-F255-1000C

3.000 (76.2±1.5)

2.570 (65.28±1.3)

1.125 (28.57±0.8)

0.250 (6.35±0.25)

0.033 (0.84±0.2)

60

215

83-10-M12769-1000C

1.50 (38.00±1.00)

1.05 (26.60±0.70)

1.00 (25.40±0.70)

0.250 (6.35±0.25)

0.033 (0.84±0.2)

105

175

83-10-M12770-1000C

1.775 (45.00±1.00)

1.355 (34.40±0.70)

1.125 (28.50±0.70)

0.250 (6.35±0.25)

0.033 (0.84±0.2)

102

189

83-10-M12771-1000C

2.17 (55.10±1.20)

1.72 (43.70±1.00)

1.125 (28.50±0.70)

0.250 (6.35±0.25)

0.033 (0.84±0.2)

80

181


4)用于扁平开口电缆芯的夹子

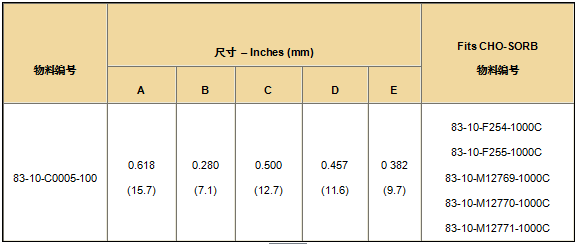

EMI 铁氧体——用于扁平开口电缆芯的夹子

材料:0.020inch(0.5mm)高碳钢

成品:锌电镀板

EMI 铁氧体——用于扁平开口电缆芯的夹子


5)方开口珠组件

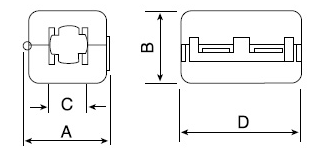

EMI 铁氧体——方开口珠组件

壳体材料:尼龙6/6

易燃性规定:UL94V-2


物料编号



尺寸– Inches (mm)

阻抗
(ohms)



A

B

C

D

Max. Cable Gauge

@25 MHz ±20%

@100 MHz ±20%

83-10-Y377-1000

1.24±0.04 (31.50±1.00)

1.22±0.04 (31.00±1.00)

0.55±0.04 (14.00±1.00)

1.28±0.04 (32.50±1.00)

0.512 (13.00)

137

268

83-10-Y379-1000

0.80±0.04 (20.50±1.00)

0.79±0.04 (20.10±1.00)

0.30±0.04 (7.60±1.00)

1.28±0.04 (32.50±1.00)

0.256 (6.50)

133

308

83-10-Y850-1000

1.00±0.04 (25.50±1.00)

0.925±0.04 (23.50±1.00)

0.453±0.04 (11.50±1.00)

1.28±0.04 (32.50±1.00)

0.394 (10.00)

124

245

83-10-M12818-1000

0.59±0.04 (15.00±1.0)

0.55±0.04 (14.00±1.0)

0.236±0.04 (6.00±1.00)

0.906±0.04 (23.00±1.0)

0.197 (5.00)

103

174

注意:尺寸A 、B、 C和 D是用于壳体的。


6)圆开口珠组件

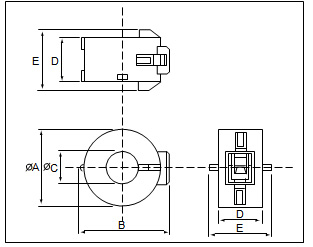

EMI 铁氧体——圆开口珠组件

EMI 铁氧体——圆开口珠组件

壳体材料:尼龙6/6

易燃性规定:UL94V-2


物料编号





尺寸 – Inches (mm)

阻抗
(ohms)*



Figure

A (dia)

B

C (dia)

D

E

Max. Cable Gauge

@25 MHz ±20%

@100 MHz ±20%

83-10-M12799-1000

1

0.77±0.04 (19.5±1.0)

0.81±0.04 (20.5±1.0)

0.39±0.04 (10.0±1.0)

1.24±0.04 (31.5±1.0)

1.40±0.04 (35.5±1.0)

0.35 (9mm)

120

190

83-10-M12813-1000

2

0.77±0.04 (19.5±1.0)

0.91±0.04 (23.0±1.0)

0.33±0.04 (8.5±1.0)

0.67±0.04 (17.0±1.0)

0.91±0.04 (23.0±1.0)

0.31 (8mm)

60

120

83-10-M12814-1000

2

0.77±0.04 (19.5±1.0)

0.91±0.04 (23.0±1.0)

0.32±0.04 (8.2±1.0)

0.79±0.04 (20.0±1.0)

1.02±0.04 (26.0±1.0)

0.31 (8mm)

75

160

83-10-M12815-1000

2

0.96±0.04 (24.5±1.0)

1.12±0.04 (28.5±1.0)

0.39±0.04 (10.0±1.0)

0.53±0.04 (13.5±1.0)

0.79±0.04 (20.0±1.0)

0.39 (10mm)

50

105

83-10-M12816-1000

2

1.10±0.04 (28.0±1.0)

1.24±0.04 (31.5±1.0)

0.45±0.04 (11.5±1.0)

0.71±0.04 (18.0±1.0)

0.94±0.04 (24.0±1.0)

0.43 (11mm)

70

140

83-10-M12817-1000

2

1.14±0.04 (29.0±1.0)

1.30±0.04 (33.0±1.0)

0.55±0.04 (14.0±1.0)

0.61±0.04 (15.5±1.0)

0.85±0.04 (21.5±1.0)

0.55 (14mm)

45

100

联系乔伟

昆山乔伟新材料有限公司

服务热线:400-051-8106

公司传真:0512-57929135

企业邮箱:ksqw@ksqw66.com

咨询QQ:2879696435

公司地址:江苏省昆山市张浦镇南港虹新路28号

采购:派克固美丽CHO-SORB EMI 铁氧体

  • *联系人:
  • *手机:
  • 公司名称:
  • 邮箱:
  • *采购意向:
  • *验证码:验证码

跟此产品相关的产品 / Related Products

派克固美丽SHIELD WRAP编织丝网屏蔽带
派克固美丽SHIELD WRAP编织丝网屏蔽带

SHIELD WRAP丝网EMI/EMP屏蔽带是作为一种2股压扁的圆柱体生产的,有不同的宽度、圈环间隔、丝网尺寸和材料。

标准的SHIELD WRAP丝网材料是Monel或Ferrex,丝径是0.0035 in.(0.09 mm)和0.0045 in.(0.11mm)两种,宽度从3/4 in.(19.1mm)至2 in(50.8 mm)。对于这些材料每延展的开口是从8到14。丝网也可以采用许多其他的材料来制造,包括铝、镀银黄铜、铜、镀锡铜、镍和不锈钢。条宽达到24 in.(600 mm)也能提供。

Chomerics能提供的大多数金属编织丝网的线径最小为0.12 in(0.051mm)。

派克固美丽CHO-JAC扁平电缆EMI屏蔽
派克固美丽CHO-JAC扁平电缆EMI屏蔽

CHO-JAC屏蔽产品是一种高质量的扁平电缆套,设计用于衰减射频信号,并且以有吸引力的成本使数字电子装置EMC符合。该产品重量轻,柔性非常好,便于装配时电缆布线。

派克固美丽CHO-SHRINK导电热可收缩屏蔽
派克固美丽CHO-SHRINK导电热可收缩屏蔽

CHO-SHRINK管是一种热可收缩聚烯烃管,对电缆、连接器和电缆/连接器终端提供有效的EMI屏蔽。CHO-SHRINK比传统的金属编织物屏蔽要明显节省重量。并且能够非常容易地用在标准收缩管加热装置上。

CHO-SHRINK管的主要特点是独特的Chomerics的导电涂料,把它涂在管子的表面,保持柔软、均匀和完整,甚至在最大收缩之后仍如此。这种银基系统的涂料能够涂在内表面、外表面或者内、外表面上,标准的CHO-SHRINK管仅以内表面导电。

标准(库存的)的长度是4 feet(1.22 m),长度再长,CHO-SHRINK的截面可以用涂外层的短管来“拼”接在一起,保持一段到另一段的导电连续性。

其他的CHO-SHRINK产品包括薄壁套和模制的罩、转换导管和分开接头。

联系乔伟
服务热线:
400-051-8106

传真:0512-57929135

邮箱:ksqw@ksqw66.com

地址:江苏省昆山市张浦镇南港虹新路28号
