派克固美丽CHO-SHRINK导电热可收缩屏蔽

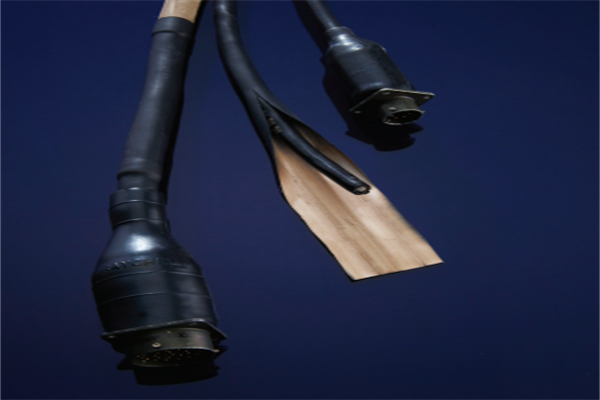

CHO-SHRINK管是一种热可收缩聚烯烃管，对电缆、连接器和电缆/连接器终端提供有效的EMI屏蔽。CHO-SHRINK比传统的金属编织物屏蔽要明显节省重量。并且能够非常容易地用在标准收缩管加热装置上。
CHO-SHRINK管的主要特点是独特的Chomerics的导电涂料，把它涂在管子的表面，保持柔软、均匀和完整，甚至在最大收缩之后仍如此。这种银基系统的涂料能够涂在内表面、外表面或者内、外表面上，标准的CHO-SHRINK管仅以内表面导电。
标准（库存的）的长度是4 feet（1.22 m），长度再长，CHO-SHRINK的截面可以用涂外层的短管来“拼”接在一起，保持一段到另一段的导电连续性。
其他的CHO-SHRINK产品包括薄壁套和模制的罩、转换导管和分开接头。
|
派克固美丽 CHO-SHRINK导电热可收缩屏蔽 CHO-SHRINK管是一种热可收缩聚烯烃管，对电缆、连接器和电缆/连接器终端提供有效的EMI屏蔽。CHO-SHRINK比传统的金属编织物屏蔽要明显节省重量。并且能够非常容易地用在标准收缩管加热装置上。 CHO-SHRINK管的主要特点是独特的Chomerics的导电涂料，把它涂在管子的表面，保持柔软、均匀和完整，甚至在最大收缩之后仍如此。这种银基系统的涂料能够涂在内表面、外表面或者内、外表面上，标准的CHO-SHRINK管仅以内表面导电。 标准（库存的）的长度是4 feet（1.22 m），长度再长，CHO-SHRINK的截面可以用涂外层的短管来“拼”接在一起，保持一段到另一段的导电连续性。 其他的CHO-SHRINK产品包括薄壁套和模制的罩、转换导管和分开接头。 |
|

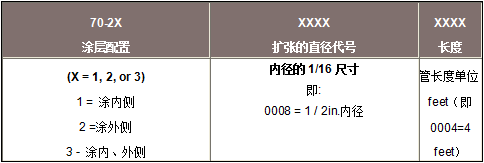

例:70-21-0016-0004是4feet 长，1 in.直径管，涂内侧。

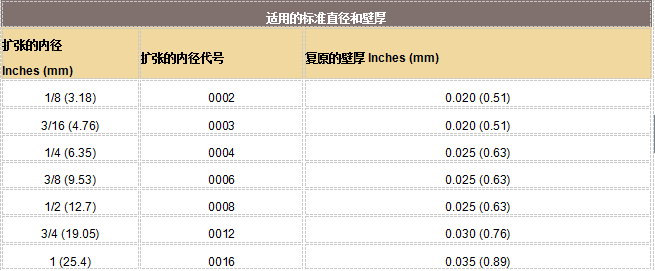

表1：
图1：展开整个电缆，所有分线放在适合的地方。
图2：滑动CHO-SHRINK 连续拼接套（外侧银，内侧无镀层）到位，这里的连接器罩或者转换导管将对电缆产生收缩。
图3:加热收缩连接接头，使其紧紧贴住线束。
图4：滑动预切长度的CHO-SHRINK管（内侧加涂料）到位，使每个连续拼接套的一半在端部搭接。当确定切断长度时，允许最大5%长度收缩。
图5：加热，贴着线束收缩管子。在每个连接接头，大约1/2至1-1/2in.的导电（银）表面应当暴露出来。
图6：滑动CHO-SHRINK转换导管到位，在需要处弄弯分线，充分扩张了的转换导管通过分开接头交叉点。当定位合适时，暴露的连续接头应当全部被转换导管罩住。
图7：加热，现场收缩转换导管。在收缩过程中，可以用手定位转换导管，保证正确的对准和便于分开角度。每个转换导管的端头应当压入拼接套，使每个开口周围的导电热熔粘合剂围绕接口流动，提供机械粘合和密封。注意：转换导管收缩后，直到冷却不要触动电缆。
图8：如果CHO-SEAL导电垫圈要用来端接单独的线屏蔽：
A.剥去每层线的外层并且切开屏蔽，留下1/4”-3/8”暴露的屏蔽；
B.梳理暴露的屏蔽回到外套上；
C.插线进行垫圈，暴露的屏蔽就O可靠地位于垫圈的中心。
图10：在连接器上滑动CHO-SHEINK罩，然后对中，这样在一端，罩子将在背壳（或适配器）的螺纹上收缩，在另一端是暴露的连接接头。
图11：加热并且开始首先在连接器端收缩罩子，用手保证合适的位置。压罩子紧贴背壳，这样导电热熔粘合剂提供机械粘接和密封，连续收缩罩子，工作从连接器开始直到电缆。压下罩子的“尾”端贴着暴露的接头，使导电热熔粘接和密封。
